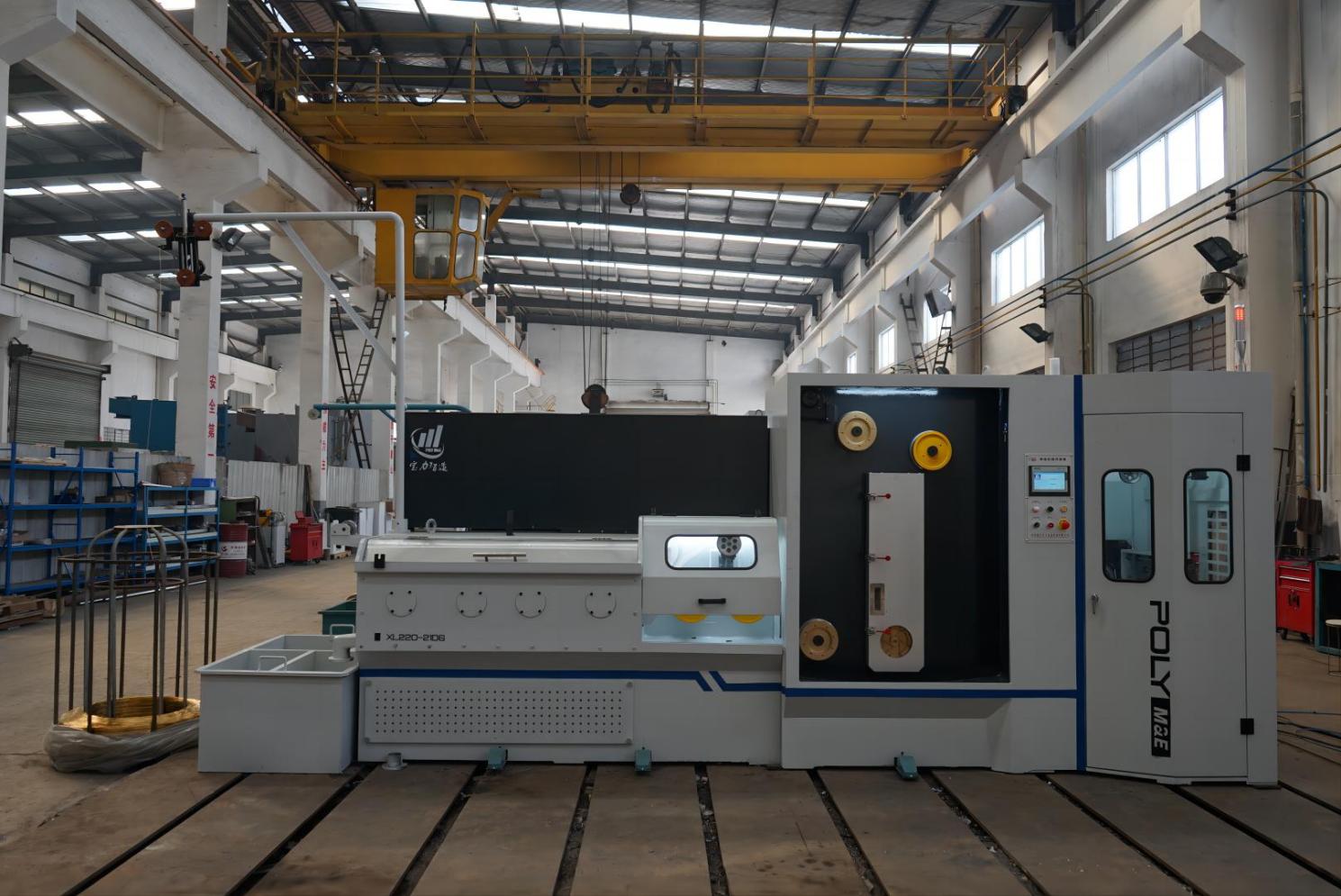

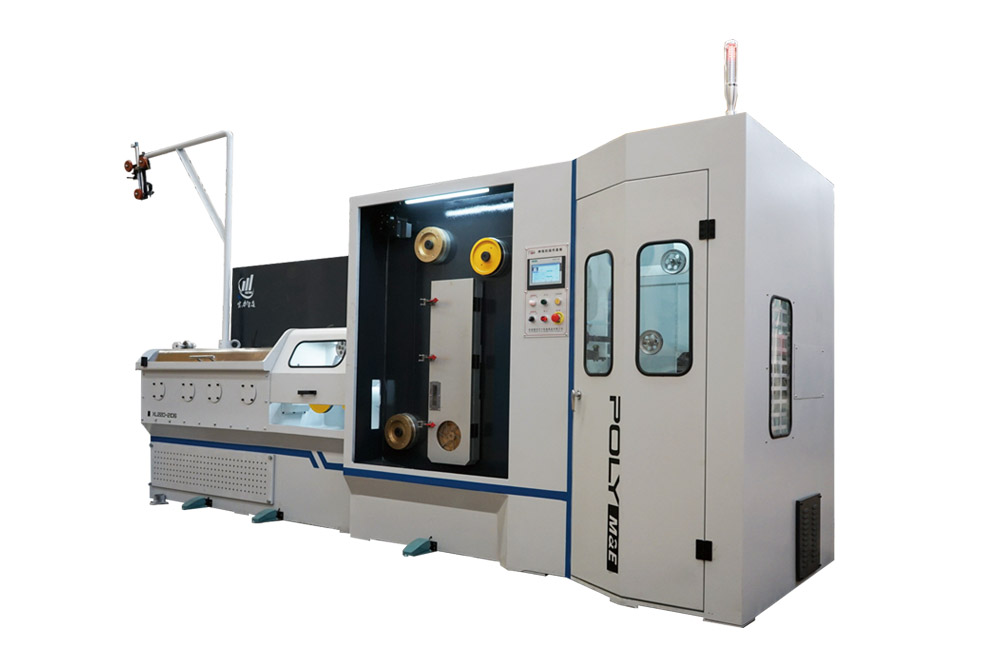

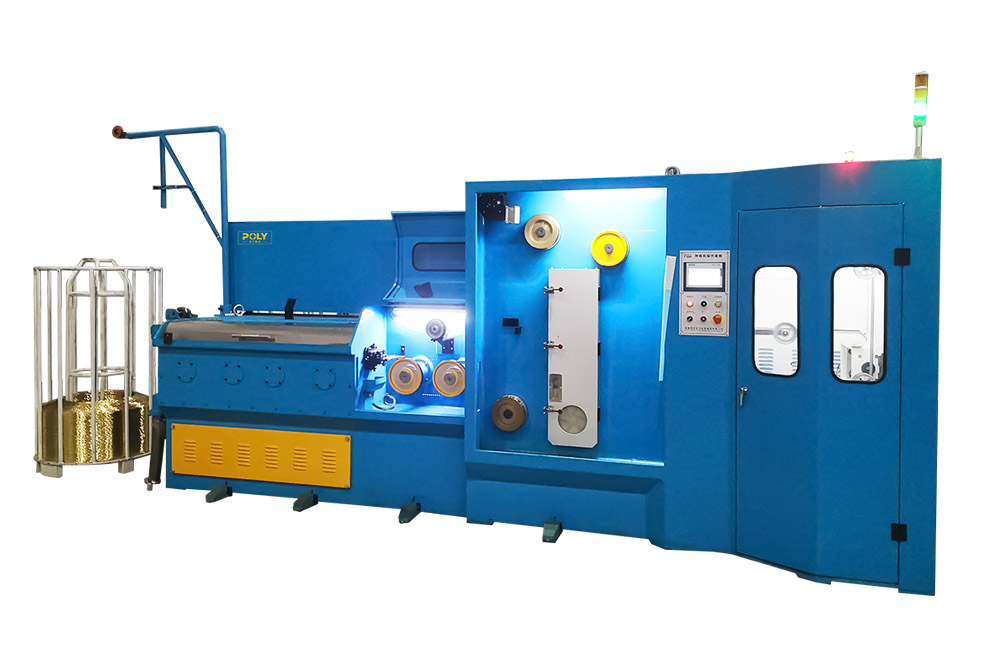

La máquina trefiladora de alambre de latón EDM manual XL220-21D6 integra múltiples troqueles de trefilado, componentes de transmisión de precisión y un sistema de recocido opcional para lograr un rendimiento estable en el procesamiento de alambre de latón. Durante el proceso de trefilado, el alambre de latón pasa a través de múltiples troqueles de trefilado para reducir gradualmente su diámetro manteniendo dimensiones precisas y calidad de la superficie. La estructura de trefilado de seis borradores proporciona una reducción controlada del alambre, mientras que el sistema de recocido integrado ayuda a liberar la tensión interna generada durante el trefilado y mejora la flexibilidad del alambre y el rendimiento mecánico.
Diseñada para la producción de alambre de latón EDM, la máquina admite diferentes requisitos de diámetro de alambre y configuraciones de bobina, lo que brinda una solución eficiente para los fabricantes que requieren alambres de latón de alta calidad con un rendimiento estable y una producción constante. El diseño de operación manual proporciona un ajuste flexible y una operación conveniente para fabricantes con diferentes requisitos de producción.
La máquina adopta una estructura de trefilado de seis borradores con múltiples troqueles de precisión, lo que permite una reducción gradual del diámetro del alambre y mantiene un control dimensional preciso durante la producción.
El marco del molde de alta precisión proporciona un ajuste conveniente y un posicionamiento estable del troquel, lo que garantiza un rendimiento constante en el procesamiento del alambre y mejora la precisión del trefilado.
El sistema de transmisión por correa plana proporciona un funcionamiento silencioso, alta eficiencia de transmisión y rendimiento confiable. La estructura simple también ayuda a reducir los requisitos de mantenimiento y mejorar la estabilidad operativa a largo plazo.
La curva de recocido se puede preestablecer de acuerdo con las condiciones de producción reales, lo que garantiza una resistencia a la tracción y un rendimiento de alargamiento constantes de los cables durante el arranque, el apagado y la operación continua.
El sistema de compensación de recorrido automático desarrollado de forma independiente ayuda a mantener una disposición precisa de los cables durante el bobinado, lo que reduce los requisitos de ajuste manual y mejora la calidad de la recogida.
Se puede instalar un medidor láser en línea opcional para proporcionar una medición precisa del diámetro del alambre y mejorar el control de calidad de la producción.
Modelo | XL220-21D6/TH200-100/WS-P5 | XL150-23D6/TH150-100/WSA-P3 |
Material | alambre de latón | alambre de latón |
Máx. diámetro de entrada | 1,2 mm | 0,4 mm |
Diámetro terminado. | 0,20-0,35 mm | 0,07-0,15 mm |
Máx. velocidad de producción | 1000 m/min | 700 m/min |
Números de borradores | 6 | 6 |
Máx. numero de troqueles | 21 | 23 |
Máx. poder de recocido | 6kW/8kW | 3kW |
tipo de bobina | P3, P5, P10, P15, DIN125-250 | P3, P5 |
 |  |
| |
Se utiliza para fabricar alambres de latón para máquinas cortadoras de alambre EDM. La máquina ayuda a producir alambres de latón con un control preciso del diámetro, propiedades mecánicas estables y una calidad superficial constante para cumplir con los estrictos requisitos de las aplicaciones de procesamiento de electroerosión de precisión.
Adecuado para fabricantes que producen alambres de latón finos que requieren alta precisión dimensional, acabado superficial liso y rendimiento de procesamiento estable. La máquina proporciona un rendimiento de trefilado confiable para la producción continua de alambres de latón de alta calidad.
Se aplica en industrias que requieren materiales confiables de alambre de latón para mecanizado de precisión, componentes eléctricos y otras aplicaciones de procesamiento de metales. La máquina ayuda a mantener una calidad constante del alambre y un rendimiento de producción estable durante el funcionamiento continuo.
Admite diferentes requisitos de diámetro de alambre terminado, configuraciones de producción y opciones de bobina según las necesidades de producción del cliente. La configuración flexible permite a los fabricantes lograr soluciones personalizadas de producción de alambre de latón para diferentes aplicaciones.
El sistema de recocido ayuda a eliminar la tensión interna generada durante el trefilado, mejorando la flexibilidad, el alargamiento y la estabilidad del procesamiento del alambre para aplicaciones de electroerosión.
El número máximo de matrices depende del modelo. El modelo XL220-21D6 admite hasta 21 matrices, mientras que el modelo XL150-23D6 admite hasta 23 matrices.
Sí. Se puede equipar un medidor láser en línea opcional para monitorear el diámetro del alambre durante la producción y mejorar la eficiencia del control de calidad.
