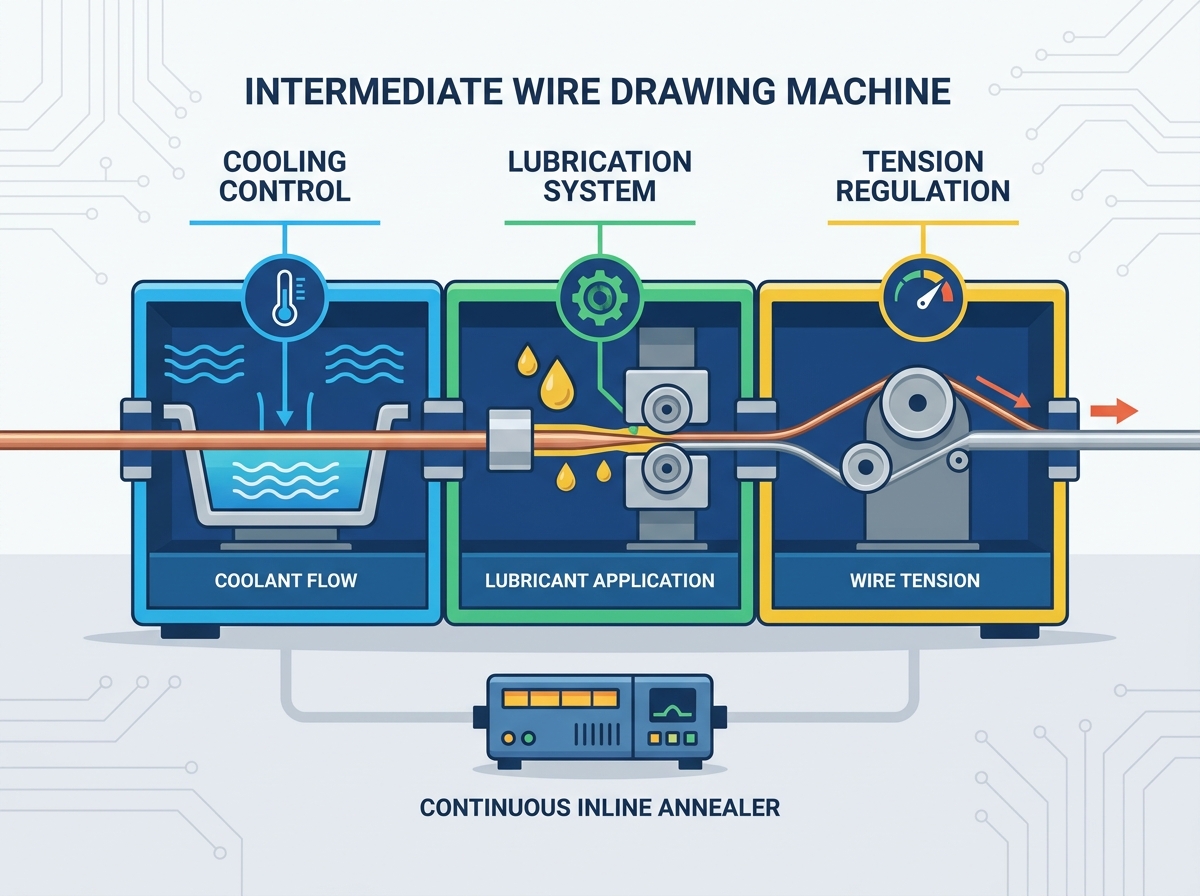

¿Cómo controlan las máquinas trefiladoras intermedias el enfriamiento, la lubricación y la tensión del alambre?

La fase intermedia de trefilado cierra la brecha entre la rotura de varillas pesadas y la fabricación de alambre fino. Necesita tolerancias mecánicas exactas en esta etapa. El cable destinado a arneses de automóviles, circuitos de edificios residenciales y aplicaciones magnéticas depende enteramente de la precisión que se logra aquí. Cuando se opera una máquina trefiladora intermedia , la fricción incontrolada, la expansión térmica y el alargamiento inconsistente se combinan rápidamente. Estos factores no controlados causan directamente roturas de alambre, defectos superficiales, desgaste acelerado de los troqueles y tiempo de inactividad de la máquina. Para producir alambre de alta calidad de manera consistente, los operadores deben dominar una tríada específica de control de procesos. La gestión térmica, la lubricación de fluidos y la tensión de circuito cerrado forman los principales criterios de evaluación para evaluar los equipos modernos de trefilado. Dominar estos tres elementos garantiza una producción continua, minimiza los desechos y extiende la vida útil de las herramientas consumibles.

• Estabilidad térmica: Los equipos modernos utilizan cabrestante específico y enfriamiento de matriz para gestionar la generación de calor (que a menudo alcanza entre 150 y 400 °C). Si bien requiere un enfriamiento más liviano que las máquinas rompedoras de varillas, este control de temperatura de precisión previene la degradación metalúrgica en alambres más delgados.

• Mitigación de la fricción: los sistemas de lubricación optimizados (por aspersión o baño) no son negociables para extender la vida útil del troquel y mantener la calidad de la superficie en diferentes aleaciones.

• Tensado dinámico: Los servomotores de CA individuales, los inversores controlados por frecuencia y los controles de rollo de sensores mantienen la tensión del cable dentro de tolerancias estrictas de ±2%, eliminando estrechamientos y roturas.

• Integración del sistema: una implementación exitosa requiere una sincronización perfecta con los componentes posteriores, en particular el recocido en línea continuo, para garantizar una producción ininterrumpida.

El alcance operativo de la máquina trefiladora intermedia

El trefilado intermedio representa una etapa muy específica de reducción de diámetro en la fábrica. Normalmente, este equipo utiliza alambre que ya ha pasado por una máquina rompedora de varillas. El alambre suele entrar en la etapa intermedia con diámetros de entre 2,5 mm y 3,5 mm. La máquina lo reduce aún más a través de una serie de troqueles hasta diámetros de acabado que van desde 0,4 mm a 1,2 mm. Esta etapa requiere un delicado equilibrio mecánico. El alambre es lo suficientemente delgado como para romperse bajo una tensión inadecuada, pero aún lo suficientemente grueso como para generar un calor por fricción significativo durante la reducción del tiro.

La transición de la rotura de la varilla al embutición intermedia cambia el enfoque de la ingeniería. Las máquinas rompedoras de varillas manejan una fuerza mecánica masiva. Requieren refrigeración por inundación de alta resistencia para gestionar el calor extremo generado al reducir la varilla de 8 mm. Las máquinas intermedias utilizan sistemas de enfriamiento de ligeros a moderados. Debido a que el cable es más delgado, genera relativamente menos calor absoluto. Sin embargo, exige una precisión de tensión significativamente mayor para evitar que se estiren o se rompan entre los cabrestantes de tracción.

Los programas de dibujo dictan la reducción exacta del área por matriz, que generalmente oscila entre el 20% y el 26% por dibujo en aplicaciones intermedias. Los operadores deben calcular estas reducciones con precisión para que coincidan con las velocidades del motor de los cabrestantes. Si el programa preliminar no coincide con el factor de alargamiento mecánico de la máquina, el cable se deslizará excesivamente en los cabrestantes o se tensará demasiado y se romperá.

Las variables de procesamiento cambian drásticamente según el metal que se extrae. Al configurar una serie de trefilado de cobre y aluminio , los operadores deben tener en cuenta distintas propiedades metalúrgicas. El aluminio posee una resistencia a la tracción mucho menor que el cobre. Requiere un control de tensión altamente sensible y geometrías de matriz específicas para evitar el estrechamiento. El cobre se endurece rápidamente durante el trabajo en frío. Exige una lubricación agresiva para mantener la calidad de la superficie y evitar rayaduras en el troquel.

El resultado de esta etapa alimenta directamente las aplicaciones de fabricación de alta demanda. El cable intermedio sirve como base para mazos de cables de automóviles, cables para edificios residenciales y cables esmaltados utilizados en motores eléctricos. Comprender estos usos finales ayuda a contextualizar las decisiones de adquisición y el retorno de la inversión.

Al evaluar el rendimiento de la máquina, criterios de éxito específicos establecen la línea de base. La eficacia general del equipo (OEE) realiza un seguimiento de la disponibilidad, el rendimiento y la calidad. La velocidad máxima de la línea, a menudo medida en metros por segundo (m/s), dicta el rendimiento. El consumo de energía por tonelada de alambre trefilado resalta la eficiencia mecánica y eléctrica de los sistemas de accionamiento.

Gestión térmica: arquitecturas de enfriamiento de matrices y cabrestantes

El trefilado es un proceso de deformación plástica severa. A medida que el alambre atraviesa la geometría reductora de la matriz, el trabajo mecánico y la intensa fricción superficial generan cargas térmicas masivas. Las temperaturas en la interfaz del troquel alcanzan habitualmente entre 150 y 400 °C. Si no se controla, este calor se transfiere al cable. Altera la estructura del grano y degrada las propiedades mecánicas del metal, haciéndolo inadecuado para el procesamiento posterior.

Para combatir esto, los fabricantes diseñan sistemas de refrigeración por agua de espacio estrecho dentro de los cabrestantes de tracción. Estos sistemas internos hacen circular agua fría justo debajo de la superficie del tambor del cabrestante. La estrecha ranura aumenta la velocidad del agua de refrigeración. Esto maximiza la transferencia de calor fuera del cable. Las juntas rotativas conectan las líneas de suministro de agua estacionarias con los cabrestantes giratorios, manteniendo caudales constantes. El objetivo es estabilizar la temperatura de la superficie del cabrestante sin enfriar demasiado el cable. El enfriamiento excesivo puede hacer que el metal se vuelva quebradizo antes de pasar a la siguiente corriente de aire.

El enfriamiento directo del troquel dirige el calor en la fuente. El refrigerante circula directamente alrededor de las carcasas exteriores de las matrices de embutición. Esto evita la expansión térmica de los insertos de carburo de tungsteno o diamante policristalino (PCD). Si una matriz se expande, el diámetro del alambre se sale de la tolerancia. El enfriamiento directo bloquea la geometría del troquel en su lugar. Garantiza un calibre de cable constante desde el inicio del recorrido hasta el final.

La infraestructura de la planta juega un papel importante en la gestión térmica. Los intercambiadores de calor internos de la máquina (generalmente diseños de placas o de carcasa y tubos) deben integrarse perfectamente con la torre de enfriamiento central de la instalación. Si la torre de enfriamiento central no puede suministrar agua a la temperatura de entrada correcta (generalmente alrededor de 25-30 °C), la eficiencia de enfriamiento interna de la máquina cae, lo que provoca cabrestantes sobrecalentados y roturas de cables.

La implementación de estas arquitecturas de refrigeración introduce riesgos de mantenimiento específicos. El agua dura provoca incrustaciones y acumulación de minerales dentro de los estrechos canales de enfriamiento. Con el tiempo, esta acumulación restringe el flujo y aísla el cabrestante, lo que reduce drásticamente la eficiencia de enfriamiento. Al evaluar el equipo, se debe evaluar la accesibilidad al mantenimiento preventivo. Los operadores necesitan un acceso claro para lavar las líneas de enfriamiento, inspeccionar las juntas rotativas y reemplazar los sellos sin desmantelar todo el conjunto de transmisión.

Para mantener una estabilidad térmica óptima, los equipos de mantenimiento deben seguir un protocolo estricto del sistema de enfriamiento:

1. Inspeccione las juntas rotativas semanalmente para detectar fugas lentas o caídas de presión.

2. Pruebe la dureza del agua de refrigeración mensualmente para evitar incrustaciones de calcio dentro de las camisas del cabrestante.

3. Lave los canales de refrigeración estrechos con una solución descalcificadora cada seis meses.

4. Verifique el caudal en los colectores de enfriamiento del troquel utilizando medidores de flujo en línea.

5. Calibre los termostatos del intercambiador de calor para garantizar que el agua de suministro permanezca a la temperatura de entrada especificada.

Reducción de la fricción: marcos de lubricación avanzados

La lubricación cumple dos funciones principales en el trefilado. Reduce la fricción entre el alambre y la matriz y elimina los finos metálicos. Los fabricantes de equipos suelen utilizar uno de dos métodos de suministro de fluidos: sistemas de baño de inmersión total o sistemas de pulverización dirigida.

Los sistemas de baño sumergen toda la zona de trefilado (cabrestantes, matrices y alambre) en un charco continuo de emulsión. Esto proporciona una excelente refrigeración y garantiza una cobertura fluida. Sin embargo, requiere un volumen enorme de lubricante y filtración de alta resistencia. Los sistemas de pulverización dirigida utilizan boquillas específicas para inyectar lubricante directamente en la entrada del troquel y en la superficie del cabrestante. Los sistemas de pulverización utilizan menos volumen de fluido y ofrecen una alta eficiencia de enfriamiento. Requieren una alineación precisa de las boquillas. Si una boquilla se obstruye, el troquel se seca y falla casi instantáneamente.

La gestión de la química de los fluidos dicta el éxito operativo. Debe controlar diariamente las concentraciones de la emulsión, los niveles de pH y las temperaturas. Al cambiar de metal, la gestión de fluidos se vuelve aún más exigente. Las emulsiones de cobre generalmente funcionan con diferentes concentraciones de grasa y niveles de pH que los lubricantes de aluminio. El uso de una viscosidad o química incorrecta provoca la descomposición del fluido, un aumento de la fricción y un desgaste severo del troquel.

La contaminación por aceite residual presenta una amenaza importante para la estabilidad de la emulsión. Los aceites hidráulicos o lubricantes para engranajes que se escapan de la sección de transmisión de la máquina pueden mezclarse con la emulsión de trefilado. Este aceite residual recubre el alambre, impidiendo que el lubricante de trefilado real haga su trabajo. También promueve el crecimiento bacteriano en el tanque de fluido, lo que degrada la emulsión y provoca malos olores en el suelo de la planta. El desnatado y el mantenimiento periódicos de los sellos de transmisión previenen esta contaminación.

La eficiencia de la lubricación se vincula directamente con los resultados del acabado superficial. A medida que el alambre pasa a través del troquel, se desprenden trozos microscópicos de metal. Esto crea polvo metálico o partículas finas. Un robusto sistema de lubricación elimina estos finos de la garganta del troquel. Si se acumulan finos, rayan la superficie del alambre. Esto crea rayones que hacen que el cable no pase las pruebas eléctricas aguas abajo.

Los sistemas integrados de gestión de fluidos se encargan de la filtración y la recirculación. Los filtros de lecho de papel, los separadores magnéticos o los sistemas centrífugos eliminan las partículas de la emulsión sucia. La eliminación efectiva de estos finos extiende el ciclo de vida del lubricante de trefilado. Reduce la eliminación de desechos peligrosos y garantiza que solo el fluido limpio regrese a la zona de extracción.

Alargamiento de precisión: control de tensión del alambre en circuito cerrado

El alargamiento de tiro múltiple depende de una sincronización precisa de la velocidad. A medida que el alambre pasa a través de cada matriz sucesiva, su área de sección transversal disminuye y su longitud aumenta. Para evitar que el cable se amontone o se rompa, la velocidad de cada cabrestante posterior debe aumentar exponencialmente para igualar este alargamiento. Gestionar este diferencial de velocidad requiere un control exacto de la tensión.

Los rodillos sensores y los brazos bailarines proporcionan retroalimentación de la tensión física. Un brazo bailarín es una polea cargada neumáticamente o con peso que se desplaza sobre el alambre entre las etapas de trefilado o antes del carrete receptor. Si la tensión del alambre cae, el brazo cae. Si la tensión aumenta, el brazo se eleva. Un potenciómetro o transductor lineal lee este movimiento físico y envía una señal eléctrica en tiempo real al sistema de control de la máquina.

Los sistemas de dibujo por computadora y los variadores controlados por frecuencia (VFD) procesan estas señales de retroalimentación utilizando un bucle de control Proporcional-Integral-Derivativo (PID). El sistema computarizado automatiza los cálculos de tiro basados ​​en la cadena de troqueles específica cargada en la máquina. El bucle PID ajusta los perfiles de tensión sobre la marcha, acelerando o desacelerando los accionamientos individuales para mantener el brazo oscilante en su posición central neutral. Si el bucle PID está mal sintonizado, el brazo oscilante oscilará violentamente, provocando que el cable se estire y se rompa.

Los equipos modernos se han alejado en gran medida de las máquinas deslizantes mecánicas de un solo motor. En cambio, los servomotores de CA individuales alimentan cada cabrestante. Esta arquitectura proporciona control de bucle cerrado, manteniendo normalmente la tensión del cable dentro de una estricta tolerancia de ±2%. Las transmisiones individuales eliminan el deslizamiento mecánico, reducen el desgaste del cabrestante y permiten a los operadores extraer aleaciones sensibles sin riesgo de estrangulamiento o rotura.

A pesar de los controles electrónicos avanzados, los mecanismos de seguridad física siguen siendo necesarios. Los sistemas de frenado neumático de respuesta rápida se encargan de las paradas de emergencia. Si se rompe un cable o se abre una protección de seguridad, los frenos neumáticos se activan instantáneamente. Detienen los cabrestantes que giran en fracciones de segundo. Esto evita que miles de pies de cable suelto se enreden dentro de la máquina y garantiza la seguridad del operador.

Los operadores deben seguir procedimientos específicos para calibrar los sistemas de tensión durante un cambio:

1. Verifique que la presión neumática suministrada a los cilindros del brazo oscilante coincida con los requisitos de la receta para el calibre de cable específico.

2. Pase el cable a través de la secuencia del troquel y mueva manualmente las unidades para establecer la tensión inicial.

3. Verifique la retroalimentación del transductor lineal en la HMI para asegurarse de que el brazo oscilante se registre exactamente en el centro del punto cero.

4. Haga funcionar la máquina al 10 % de la velocidad de la línea para observar la estabilidad del brazo oscilante antes de aumentar a la velocidad máxima de producción.

5. Ajuste los parámetros de ajuste del bucle PID en el PLC si el brazo oscilante oscila o oscila durante la aceleración.

Sincronización aguas abajo: el recocido en línea continuo

El trabajo en frío endurece el metal. Cuando el cable sale del cabrestante de trefilado final, es quebradizo y rígido. Para restaurar su conductividad y flexibilidad para el trenzado o extrusión aguas abajo, el cable debe recocerse. El protocolo de transferencia entre la máquina trefiladora y la unidad de recocido es un punto de transición importante en la fábrica.

El alambre endurecido sale de la sección de trefilado e inmediatamente ingresa al recocido en línea continua . Esta integración requiere una combinación perfecta de velocidad y tensión. El controlador lógico programable (PLC) maestro de la máquina de trefilado sincroniza las velocidades de accionamiento del cabrestante final con las poleas de contacto del recocido.

Si las velocidades no coinciden aunque sea ligeramente, los resultados son inmediatos. Demasiada holgura hace que el cable pierda contacto con las poleas de recocido electrificadas. Esto produce fuertes arcos y chispas que pican la superficie del cable y dañan las bandas de la polea. Demasiada tensión estira el alambre calentado y ablandado, alterando su diámetro final o rompiéndolo por completo.

La preparación térmica también influye en este traspaso. El calor residual que queda en el alambre cuando sale de la máquina trefiladora afecta la eficiencia eléctrica del proceso de recocido. El cable que ingresa al recocido precalentado requiere un poco menos de corriente eléctrica para alcanzar su temperatura de recocido completa. Esto optimiza el uso de energía en toda la línea y reduce el choque térmico en el metal.

Dimensiones de evaluación: especificación de la máquina adecuada para su instalación

Seleccionar el equipo adecuado requiere asignar características específicas de la máquina a los resultados de producción deseados. Una matriz de características-resultados ayuda a aclarar estas decisiones. La elección de un sistema de servoaccionamiento de CA con múltiples motores en lugar de una configuración tradicional de dos motores da como resultado directo un menor deslizamiento del cable, una mayor vida útil del cabrestante y ahorros de energía mensurables. Debe alinear las especificaciones de hardware con sus obstáculos de producción diarios.

La escalabilidad y la automatización determinan qué tan bien la máquina maneja entornos de producción de alta mezcla. Las instalaciones que utilizan varios calibres de alambre o cambian entre aleaciones se benefician enormemente de las ayudas automatizadas para el encordado de troqueles y de los portatroqueles de cambio rápido. Los sistemas digitales HMI/SCADA permiten a los operadores guardar recetas específicas de tensión y velocidad. En lugar de ajustar manualmente la máquina durante una hora, el operador selecciona la receta y el PLC configura automáticamente las unidades para la ejecución del nuevo producto.

Las capacidades de registro de datos representan una dimensión de evaluación importante para las instalaciones modernas. Las máquinas equipadas con protocolos de comunicación OPC UA pueden enviar datos de producción en tiempo real al sistema ERP central de la planta. Esto permite a los equipos de ingeniería realizar un seguimiento de la OEE, controlar las tasas de desechos y predecir los intervalos de mantenimiento en función de las cargas reales del motor en lugar de los días calendario.

Los factores de eficiencia operativa a largo plazo determinan el valor real del equipo. Debe calcular los costos continuos de consumibles. Evalúe las tasas de reemplazo de matrices esperadas en función de la eficiencia de refrigeración y lubricación de la máquina. Realice un seguimiento del consumo de lubricante proyectado y de la eficiencia energética de los motores de accionamiento. Evaluar la disponibilidad de repuestos para servodrives y PLC propietarios. Una máquina que ahorra energía pero requiere componentes electrónicos personalizados y difíciles de conseguir provocará un tiempo de inactividad grave durante la falla de un componente.

Conclusión

La viabilidad de una máquina trefiladora intermedia depende enteramente de su capacidad para equilibrar cargas térmicas, dinámica de fluidos y tensión mecánica simultáneamente. No controlar el calor degrada el cable. Una mala lubricación destruye los troqueles. Una tensión inexacta rompe el producto. El éxito requiere integrar los tres sistemas en una plataforma cohesiva y automatizada.

Al seleccionar equipos, los equipos de adquisiciones e ingeniería deben priorizar la transparencia. Busque proveedores que brinden datos claros y documentados sobre tiempos de respuesta de servos, tasas de flujo de enfriamiento y capacidades de integración con equipos de recocido existentes. Evite máquinas con software de arquitectura cerrada que le impida ajustar los perfiles de tensión.

Para seguir adelante con la actualización o instalación de nueva capacidad de dibujo, realice las siguientes acciones:

• Inicie consultas técnicas con los OEM para solicitar estudios de casos específicos sobre la extensión de la vida útil de los troqueles para sus aleaciones exactas.

• Exigir a los proveedores que proporcionen datos de tolerancia de tensión y tiempos de respuesta del brazo oscilante en condiciones de máxima velocidad de línea.

• Audite la dureza del agua y las capacidades de filtración de sus instalaciones actuales para garantizar la compatibilidad con los sistemas modernos de enfriamiento de espacio estrecho.

• Trace los protocolos de comunicación PLC exactos necesarios para sincronizar una nueva máquina de trefilado con sus recocidos y colas de impresión posteriores existentes.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre una máquina rompedora de varillas y una máquina trefiladora intermedia?

R: Una máquina trituradora de varillas maneja alambrón pesado y grueso utilizando una fuerza mecánica masiva y un intenso enfriamiento por inundación. Una máquina intermedia toma el producto de la etapa de descomposición y lo reduce a diámetros más finos. Las máquinas intermedias utilizan un enfriamiento más ligero pero requieren una precisión significativamente mayor en el control de la tensión para evitar que el alambre más delgado se rompa.

P: ¿Cómo previene una máquina trefiladora intermedia la rotura del alambre?

R: Previene roturas mediante el control de tensión de circuito cerrado. Los brazos danzantes o los rodillos sensores detectan físicamente la holgura o tensión en el cable. Envían señales en tiempo real a servomotores de CA controlados por frecuencia, que ajustan instantáneamente la velocidad de los cabrestantes individuales para mantener la tensión dentro de una estricta tolerancia de ±2%, evitando estiramientos o roturas.

P: ¿Qué tipo de lubricación es mejor para una serie de trefilados de cobre y aluminio?

R: La mejor lubricación depende del metal. El cobre generalmente requiere emulsiones ricas a base de grasa para manejar el endurecimiento por trabajo y mantener el acabado de la superficie. El aluminio requiere distintos lubricantes con diferentes viscosidades y niveles de pH para evitar que el metal más blando se desgaste o se pegue a las matrices. Las máquinas de doble metal deben tener sistemas de gestión de fluidos separados.

P: ¿Cómo afecta el enfriamiento del cabrestante la vida útil de las matrices de embutición?

R: El enfriamiento del cabrestante elimina la mayor parte del calor por fricción generado durante el proceso de trefilado. Si los cabrestantes se calientan, ese calor se transfiere a lo largo del cable y al siguiente troquel. El calor excesivo hace que los troqueles de carburo de tungsteno o PCD se expandan térmicamente, alterando el diámetro del alambre y acelerando el desgaste físico de la garganta del troquel.

P: ¿Cómo se sincroniza una máquina trefiladora intermedia con un recocido en línea continuo?

R: La sincronización se logra a través de un PLC maestro que conecta en red el accionamiento del cabrestante final de la máquina de trefilado con las poleas de contacto del recocido. El PLC monitorea constantemente la velocidad del alambre y ajusta las unidades para mantener una tensión perfecta. Esto evita que el cable se doble y pierda contacto eléctrico o se apriete demasiado y se estire.

P: ¿Cuál es el rango de temperatura de funcionamiento estándar dentro de una matriz de trefilado?

R: Debido a la severa deformación plástica y la fricción mecánica, las temperaturas en la interfaz del troquel generalmente oscilan entre 150 °C y 400 °C. Se requiere un enfriamiento directo eficaz del troquel y una lubricación fluida robusta para controlar este calor y evitar daños metalúrgicos al alambre.
