Cómo elegir una máquina trefiladora intermedia para la producción de alambre de cobre y aluminio

El trefilado intermedio se encuentra en el centro crítico de la fabricación de alambre y actúa como puente donde la reducción de alto volumen cumple con estrictos requisitos de precisión. Esta etapa afecta directamente el rendimiento general de la planta y la calidad del cable posterior. Los gerentes de planta enfrentan un desafío operativo persistente: cerrar la brecha entre la rotura pesada de varillas y el procesamiento delicado de alambre fino sin introducir cuellos de botella, fatiga del material o consumo excesivo de energía. Lograr esto requiere una selección precisa de equipos basada en hechos metalúrgicos concretos y las realidades de la línea de producción. Necesita un marco de evaluación técnica para elegir la maquinaria adecuada. Esta guía explora cómo seleccionar una máquina trefiladora intermedia según las propiedades del material, los requisitos de calibre de entrada y salida y las capacidades de recocido continuo. También cubriremos velocidades máximas de dibujo y la integración con su arquitectura de línea existente para garantizar un flujo de producción fluido y eliminar tiempos de inactividad innecesarios.

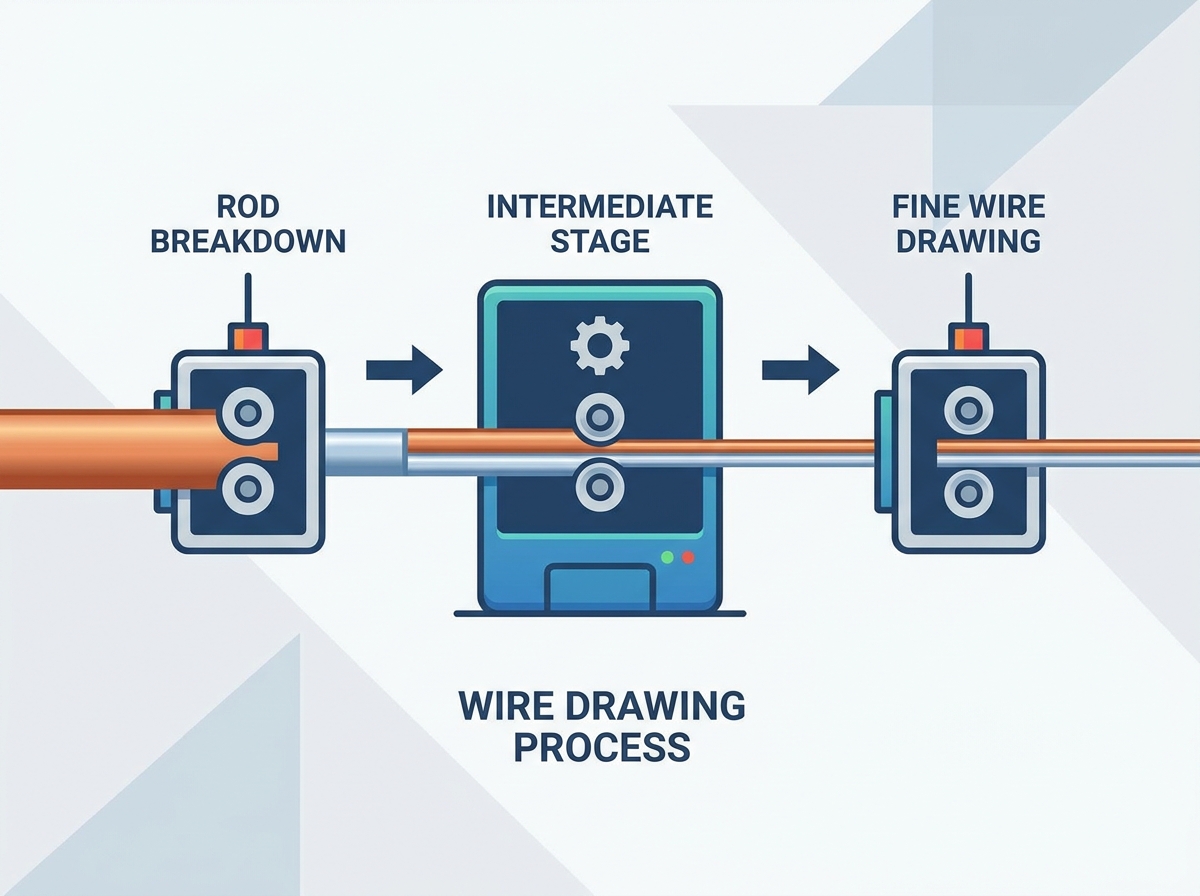

• Posicionamiento estratégico: Las máquinas intermedias deben unir sin problemas la producción de una máquina rompedora de varillas y los requisitos de entrada de una máquina trefiladora de alambre fino.

• Especificidad del material: Si bien es versátil, una máquina trefiladora combinada de cobre y aluminio requiere perfiles distintos de enfriamiento, lubricación y control de tensión para evitar fallas del material.

• Integración de recocido: Seleccionar una máquina con recocido continuo integrado (especialmente para cobre) reduce el espacio y elimina pasos de procesamiento secundarios.

• Viabilidad a largo plazo: La viabilidad a largo plazo depende de la resistencia al desgaste del cabrestante, la optimización de la vida útil de la matriz, la eficiencia energética y la estabilidad de la tensión impulsada por PLC en lugar del costo inicial de la máquina únicamente.

Definición del alcance operativo del trefilado intermedio

Cerrando la brecha de producción

La etapa intermedia de trefilado funciona como zona de transición primaria en un laminador de alambre. Toma la producción gruesa de los procesos anteriores y la refina para el tamaño final. Los tamaños de cable de entrada estándar para este equipo suelen oscilar entre 2,5 mm y 3,5 mm. Sin embargo, las líneas de producción que utilizan configuraciones más antiguas o altamente especializadas frecuentemente alimentan material más pesado de 5,5 mm a 6,5 ​​mm directamente desde una máquina trituradora de varillas . El equipo intermedio debe manejar estos diámetros de entrada variables sin detenerse ni causar un desgaste excesivo del troquel. Las cajas de engranajes y los motores de accionamiento deben poseer el par necesario para iniciar el tiro en estos calibres más pesados ​​sin dudarlo.

En el lado de salida, los tamaños de cable objetivo generalmente varían desde 2,0 mm hasta 0,4 mm. Lograr estas dimensiones específicas es necesario para alimentar una máquina trefiladora de alambre fino , suministrar líneas de trenzado o preparar el alambre para el bobinado directo. La máquina intermedia debe mantener estrictas tolerancias dimensionales en todo este rango de reducción. Si el cable de salida está fuera de las especificaciones, provocará inmediatamente atascos de matriz o roturas de cable en las siguientes etapas de trefilado fino. Los operadores confían en esta etapa para corregir cualquier problema menor de ovalidad heredado del proceso de fundición de la varilla.

Criterios de éxito para el procesamiento intermedio

La evaluación del procesamiento intermedio requiere establecer métricas de rendimiento de referencia estrictas. La tolerancia constante del diámetro es el principal indicador del estado de la máquina. El equipo debe mantener tolerancias dentro de micrómetros para garantizar una resistencia eléctrica uniforme en el cable final. La calidad del acabado superficial es igualmente importante. Cualquier rayado, rayado u oxidación introducido en esta etapa se amplificará durante la reducción adicional, lo que provocará el rechazo de lotes. Un acabado superficial impecable no es negociable para aplicaciones de alambre esmaltado o cables de datos de alta frecuencia.

Las velocidades de dibujo continuas e ininterrumpidas sirven como la prueba definitiva de eficiencia operativa. La evaluación de las capacidades máximas de metros por segundo (m/s) revela el verdadero potencial de rendimiento de la línea. Las líneas intermedias modernas suelen alcanzar velocidades de 25 a 35 m/s, dependiendo del ancho final. Sin embargo, la velocidad bruta no significa nada sin un control de velocidad sincronizado y estabilidad mecánica. La máquina debe ajustar dinámicamente la tensión en todos los cabrestantes para evitar el deslizamiento del cable. El deslizamiento provoca rayaduras en el cabrestante, lo que degrada la superficie del alambre y provoca graves cuellos de botella en la producción. La sincronización precisa garantiza que el cable permanezca tenso pero sin tensión a medida que avanza a través de la secuencia del troquel.

Evaluación de la compatibilidad del material: cobre frente a aluminio

Fuerza de tracción y dinámica de la fuerza de tracción

El cobre y el aluminio se comportan de manera completamente diferente bajo tensión de estiramiento. El cobre posee una alta resistencia a la tracción. Se requiere una fuerza de tracción significativa para deformarse a través de la secuencia del troquel. La maquinaria que manipula cobre debe contar con cajas de engranajes robustas, cojinetes de alta resistencia y motores de alto par para mantener una reducción constante sin detenerse. La alta fricción generada durante el trefilado del cobre también exige estrategias agresivas de disipación de calor, que a menudo requieren refrigeración interna por agua dentro de los propios bloques de trefilado.

El aluminio es mucho más blando y muy susceptible al alargamiento. La aplicación de los mismos perfiles de tensión utilizados para el cobre hará que el alambre de aluminio se estire, se estreche y se rompa instantáneamente. El aluminio requiere un control de tensión muy sensible, que a menudo utiliza brazos oscilantes avanzados y cabrestantes de baja inercia. Debe evaluar la viabilidad de utilizar una máquina trefiladora de alambre de cobre y aluminio de doble propósito en lugar de dedicar líneas separadas. Si bien las máquinas de doble propósito ofrecen flexibilidad para operaciones más pequeñas, dedicar líneas separadas elimina el grave riesgo de contaminación cruzada de los lubricantes de embutición, que pueden arruinar los acabados de las superficies y acelerar el desgaste de los troqueles.

Requisitos de lubricación y enfriamiento

La gestión química y térmica del proceso de embutición dicta la vida útil de sus herramientas. Los tipos de emulsiones y lubricantes varían estrictamente según el material. El procesamiento del aluminio depende en gran medida de aceites de trefilado sintéticos de alta viscosidad. Estos aceites evitan que el aluminio blando se desgaste y se adhiera a los cabrestantes o matrices. El procesamiento del cobre requiere emulsiones a base de agua. Estas emulsiones priorizan el enfriamiento rápido sobre la lubricación intensa debido al intenso calor generado por la deformación del cobre.

Debe evaluar minuciosamente el sistema de gestión de fluidos interno de la máquina. Busque unidades de filtración de alta capacidad capaces de eliminar finos microscópicos de metal del charco de lubricante. Si los finos recirculan, actúan como una pasta abrasiva, destruyendo la superficie del alambre y las matrices. La eficiencia del intercambiador de calor es otro factor crítico. El sistema de enfriamiento debe mantener temperaturas óptimas de matriz continuamente. Los troqueles sobrecalentados se expanden, alterando el diámetro del alambre y provocando fallas de tolerancia inmediatas. Una gestión adecuada de los fluidos prolonga la vida útil del troquel en miles de kilómetros de alambre trefilado.

Especificaciones técnicas básicas y evaluación de hardware

Diseño de cabrestante y configuraciones de accionamiento

La disposición física de los cabrestantes determina cómo viaja y se deforma el cable. Debe elegir entre configuraciones de cabrestante de línea recta y de tipo cono. Las máquinas de línea recta ofrecen un trefilado sin torsión. El cable viaja en una trayectoria directa sin torcerse. Esta salida sin torsión es fundamental para aplicaciones posteriores específicas, como la soldadura de mallas o la producción de cables especiales de alta frecuencia. Las máquinas de tipo cónico son más compactas pero introducen ligeras fuerzas de flexión y torsión, que generalmente son aceptables para cables eléctricos estándar de construcción.

Los tratamientos de la superficie del cabrestante impactan directamente los programas de mantenimiento. Los cabrestantes de acero estándar se desgastan rápidamente en condiciones de producción a alta velocidad. Evalúe máquinas con recubrimientos de carburo de tungsteno o anillos cerámicos sólidos. Estos materiales ofrecen una resistencia al desgaste y una longevidad excepcionales, evitando la formación de ranuras que provocan el deslizamiento del cable. Además, evalúe la configuración de la unidad. Compare los variadores de motor de CA individuales con los variadores de grupo de un solo motor. Los sistemas de doble inversor con accionamientos individuales proporcionan un control de deslizamiento preciso, lo que permite que la máquina se ajuste instantáneamente a variaciones menores en el alargamiento del cable. Esta compensación activa del deslizamiento evita roturas de cables durante las fases de aceleración y desaceleración.

Secuencia de matrices y relaciones de reducción

Una planificación adecuada de la reducción evita el endurecimiento y la rotura del alambre. Debes calcular la reducción óptima de área por plano en función del material. Normalmente, las reducciones oscilan entre el 15% y el 25% por matriz. Si se supera este límite, el metal se endurece demasiado rápido, haciéndolo quebradizo y propenso a romperse. La máquina debe acomodar la cantidad correcta de troqueles para lograr la reducción total requerida sin problemas. La geometría de las matrices, específicamente el ángulo de aproximación y la longitud del soporte, deben coincidir con el material que se está trefilando.

Evaluar el diseño del porta troqueles de la máquina. La precisión de la alineación no es negociable. Si un troquel queda aunque sea ligeramente descentrado, afeitará el alambre de manera desigual, creando una salida de forma ovalada y generando polvo metálico excesivo. Además, examine la facilidad de los cambios rápidos de herramientas. Los operadores necesitan mecanismos de liberación rápida y cajas de matrices accesibles para minimizar el tiempo de inactividad al cambiar entre diferentes calibres de alambre. Los soportes de troqueles a presión, que fuerzan el lubricante hacia el ángulo de aproximación del troquel, son muy recomendables para prolongar la vida útil del troquel durante corridas a alta velocidad.

Sistemas integrados de recocido continuo

El dibujo endurece inherentemente el metal. Para alambres de cobre en el rango de 0,4 mm a 1,6 mm, el recocido en línea es una necesidad técnica. Restaura la ductilidad inmediatamente antes del bobinado, lo que permite que el cable se doble sin fracturarse durante el cableado o la instalación posterior. La integración de este proceso directamente en la línea de dibujo ahorra enormes cantidades de espacio y elimina la necesidad de hornos de campana lentos de estilo discontinuo. El recocido debe seguir perfectamente la velocidad de la línea para aplicar el voltaje correcto, asegurando una suavidad uniforme en todo el carrete.

Al evaluar los sistemas de recocido, compare las tecnologías de CC con las de CA. Los recocidos de CC generalmente proporcionan acabados superficiales más suaves para cables finos, mientras que los sistemas de CA son robustos y más fáciles de mantener. Inspeccione la durabilidad del anillo de contacto, ya que estos componentes soportan fricción constante y arcos eléctricos. Las bandas de contacto de aleación de níquel suelen proporcionar el mejor equilibrio entre conductividad y resistencia al desgaste. Finalmente verificar la integración de zonas de protección de vapor o nitrógeno. Estas atmósferas inertes rodean el alambre caliente cuando sale del recocido, evitando una oxidación rápida y manteniendo el cobre brillante y conductor. También se requiere una fase de secado dedicada inmediatamente después del baño de enfriamiento para evitar manchas de agua en el alambre terminado.

Máquinas intermedias de cables múltiples versus máquinas intermedias de un solo cable

Compensaciones entre rendimiento y complejidad

El volumen de producción dicta la elección entre arquitecturas de varios cables y de un solo cable. Las máquinas trefiladoras múltiples tiran de 4, 8 o incluso 16 alambres simultáneamente a través de juegos de troqueles paralelos. Esto proporciona un aumento exponencial en la producción de alto volumen, lo que lo hace ideal para tiradas masivas de cables de construcción estándar o cables automotrices. Sin embargo, este rendimiento conlleva una complejidad operativa significativa. La configuración inicial requiere una atención meticulosa a los detalles para garantizar que todos los cables estén tensados ​​por igual.

Las máquinas de un solo hilo ofrecen simplicidad operativa y máxima flexibilidad. Son perfectos para instalaciones que cambian con frecuencia los tamaños de cables o utilizan aleaciones especializadas. Evalúe el impacto de las configuraciones de varios cables en sus programas de mantenimiento de troqueles. Una máquina de 16 hilos requiere gestionar cientos de troqueles simultáneamente. Los tiempos de tendido también aumentan dramáticamente. Si un cable se rompe en una configuración de varios cables, toda la máquina debe detenerse, lo que reduce la efectividad general del equipo (OEE) si los operadores no están altamente capacitados en procedimientos de recuperación rápida.

Huella espacial y energética

El diseño de las instalaciones y las capacidades de los servicios públicos desempeñan un papel importante en la selección de equipos. Las máquinas de cables múltiples ofrecen una huella altamente condensada por cable producido. Puede generar cuatro veces la producción en aproximadamente el mismo espacio físico que una máquina de un solo cable. Sin embargo, el consumo concentrado de energía requiere una infraestructura eléctrica de alta resistencia y enormes depósitos de refrigerante para manejar la generación simultánea de calor desde múltiples rutas de extracción.

Analice las métricas de consumo de energía de kilovatios por kilogramo entre las dos arquitecturas. Las máquinas de varios cables a menudo funcionan de manera más eficiente a plena capacidad, distribuyendo las pérdidas mecánicas básicas entre varios cables. Las máquinas de un solo cable pueden consumir un poco más de energía por kilogramo de producción, pero ofrecen la capacidad de apagarse por completo durante períodos de baja demanda sin detener todo el flujo de producción de la planta. Esta modularidad permite a los gerentes de planta aumentar o reducir la producción en función de los requisitos inmediatos del pedido sin desperdiciar energía básica.

Riesgos de implementación y estrategias de mitigación

Gestión de roturas de cables y tiempo de inactividad

La rotura de cables destruye los programas de producción y desperdicia materia prima. Identificar las causas principales de la rotura de cables intermedios es el primer paso para mitigarlo. El desgaste de la matriz es el culpable más común, ya que altera la relación de reducción y aumenta la tensión de tracción. Una concentración inadecuada de lubricante provoca una acumulación de fricción, lo que hace que el cable se rompa debido al estrés térmico. Los picos de tensión causados ​​por ataduras mecánicas o fallos eléctricos también provocan roturas inmediatas. Los operadores deben monitorear la concentración del fluido de extracción diariamente usando refractómetros para evitar fallas de lubricación.

Evalúe activamente las características de la máquina diseñadas para mitigar estos riesgos. Los bailarines de tensión automatizados absorben impactos mecánicos repentinos y envían datos de posición en tiempo real a las unidades. La sincronización precisa del PLC garantiza que todos los cabrestantes aceleren y desaceleren en perfecta armonía, manteniendo una tensión constante. Los sistemas de frenado rápido son esenciales. Si se produce una rotura, la máquina debe detenerse instantáneamente para evitar que el cable suelto se enrede en los cabrestantes y provoque horas de inactividad. Los frenos de disco neumáticos en los ejes de transmisión principales proporcionan la rápida desaceleración necesaria para esta característica de seguridad.

Integración y puesta en cola aguas abajo

La máquina trefiladora intermedia no funciona de forma aislada. Debe pasar el cable terminado a la siguiente etapa sin problemas. Evalúe la compatibilidad de la máquina trefiladora con bobinadores dobles automáticos, bobinadores dinámicos y sistemas de alimentación directa utilizados para líneas de agrupamiento o trenzado. La comunicación entre la línea de dibujo y el spooler debe ser instantánea. El mecanismo transversal del carrete debe dejar el alambre perfectamente plano sobre la bobina para evitar enredos durante las operaciones de pago posteriores.

Evaluar los mecanismos transversales y el control de tensión durante el proceso de cambio de carrete. Las bobinadoras dobles automáticas deben cortar y transferir el hilo volador a una bobina vacía a máxima velocidad de producción. Esto requiere un control de tensión sin deslizamiento para garantizar una pérdida de producción cero. Una transición perfecta evita aquí que el alambre se afloje o se superponga incorrectamente, lo que causaría enredos al alimentar las siguientes máquinas trefiladoras de alambre fino. El diseño del pivote del carrete también debe permitir una carga y descarga rápida y sin herramientas de la bobina para mantener la intervención del operador al mínimo absoluto.

Evaluación de proveedores y ciclo de vida del equipo

Mantenimiento y disponibilidad de repuestos

Los equipos de dibujo industriales operan bajo estrés continuo extremo. Debe describir el ciclo de vida esperado de los componentes de alto desgaste antes de la instalación. Los cabrestantes, las bandas de contacto eléctrico del recocido y los cojinetes del husillo de alta velocidad requerirán un reemplazo regular. Comprender estos intervalos permite programar el mantenimiento con precisión y previene fallas catastróficas a mitad de funcionamiento. La implementación de un análisis de vibraciones en los cojinetes de transmisión principal puede predecir fallas semanas antes de que provoquen la parada de la línea.

Evaluar la transparencia de la cadena de suministro del proveedor. No puede darse el lujo de esperar semanas para que las piezas patentadas se envíen internacionalmente. Priorizar máquinas construidas con componentes eléctricos estandarizados de marcas reconocidas a nivel mundial. Los PLC, inversores y motores estandarizados garantizan que su equipo de mantenimiento local pueda obtener reemplazos rápidamente y solucionar fallas sin depender completamente del fabricante original. Los componentes mecánicos como sellos, correas y poleas también deben ajustarse a los tamaños métricos o imperiales estándar disponibles de los proveedores industriales locales.

Automatización y Adquisición de Datos

La producción moderna de alambre depende en gran medida de los datos. Evaluar el valor de los sistemas integrados HMI y PLC. Estas interfaces deberían ofrecer diagnósticos de fallas en tiempo real, identificando exactamente qué sensor o unidad provocó una parada. Esto elimina las conjeturas para los operadores y reduce drásticamente el tiempo medio de reparación (MTTR). La HMI debe mostrar la velocidad de la línea, el voltaje de recocido y las posiciones de los bailarines en tiempo real en un panel único y fácil de leer.

Busque capacidades sólidas de gestión de recetas. El sistema debe almacenar perfiles de tensión, voltajes de recocido y ajustes de velocidad para diferentes calibres y materiales de alambre. Esto permite a los operadores cambiar las series de producción con solo presionar un botón, lo que garantiza la coherencia entre turnos. Además, verifique la capacidad del sistema para integrarse con sistemas ERP o MES de toda la planta. La captura de datos en tiempo real sobre roturas de cables, consumo de energía y longitud total de salida proporciona la visibilidad necesaria para optimizar toda la planta de la fábrica y calcular con precisión los rendimientos de producción.

Conclusión

1. Solicite pruebas empíricas utilizando el material de varilla de cobre o aluminio específico de su instalación para verificar el control de tensión y las capacidades de acabado superficial de la máquina.

2. Realice una auditoría integral de la secuencia de troqueles con el fabricante para garantizar que las relaciones de reducción coincidan exactamente con sus especificaciones de material.

3. Verifique la infraestructura de soporte posterior a la instalación del proveedor, enfocándose en la disponibilidad local de repuestos para componentes críticos como cabrestantes y anillos de contacto.

4. Estandarice sus protocolos de lubricación según los tipos de materiales para evitar la contaminación cruzada y prolongar la vida útil de las herramientas.

Preguntas frecuentes

P: ¿Cuál es el tamaño de entrada y salida estándar para una máquina trefiladora intermedia?

R: Las máquinas intermedias normalmente aceptan alambre de entrada de 2,5 mm a 6,5 ​​mm directamente desde las etapas de ruptura de la varilla. Reducen este material a un tamaño de salida de 0,4 mm a 2,0 mm. Este rango de reducción específico cierra perfectamente la brecha entre el procesamiento de varillas pesadas y el trefilado fino y delicado.

P: ¿Puede la misma máquina estirar eficientemente alambre de cobre y aluminio?

R: Si bien es técnicamente posible con una máquina combinada, requiere una limpieza rigurosa de todo el sistema de lubricación entre ejecuciones. El cobre utiliza emulsiones a base de agua, mientras que el aluminio requiere aceites sintéticos. También necesita diferentes geometrías de matriz y perfiles de tensión para evitar la contaminación cruzada y la rotura frecuente de los cables.

P: ¿Por qué se integra el recocido continuo en las máquinas de trefilado intermedias?

R: El proceso de trefilado mecánico endurece severamente el metal. El recocido continuo en línea aplica corriente eléctrica controlada para calentar el cable, restaurando su ductilidad inmediatamente antes del bobinado. Este paso integrado ahorra enormes cantidades de espacio y elimina por completo la necesidad de hornos de recocido lentos por lotes.

P: ¿En qué se diferencia una máquina intermedia de una máquina rompedora de varillas?

R: Una máquina trituradora de varillas utiliza cabrestantes enormes y una fuerza de tracción extrema para triturar varillas fundidas pesadas de 8 mm. Las máquinas intermedias operan a velocidades mucho más altas con secuencias de troqueles más pequeñas. Se centran en el control preciso de la tensión y las tolerancias dimensionales exactas en lugar de la reducción de material en bruto y de alta resistencia.

P: ¿Cuál es la ventaja de una máquina trefiladora intermedia de varios hilos?

R: Las máquinas de varios cables tiran de 4, 8 o 16 cables simultáneamente. Esto proporciona un aumento exponencial en el rendimiento de la producción y reduce significativamente la huella de fábrica requerida por cable. Sin embargo, introducen una mayor complejidad operativa con respecto a los procedimientos de montaje inicial y el mantenimiento simultáneo del troquel.

P: ¿En qué se diferencian las máquinas trefiladoras antideslizantes y antideslizantes en la etapa intermedia?

R: Las máquinas deslizantes permiten que el cable se deslice ligeramente sobre la superficie del cabrestante para igualar naturalmente las diferencias de velocidad entre los tiros. Las máquinas antideslizantes o de línea recta utilizan accionamientos individuales para lograr un deslizamiento cero. Esto evita la torsión y la torsión del alambre, lo que hace que las máquinas antideslizantes sean preferibles para aleaciones específicas o alambres perfilados.

P: ¿Qué causa la rotura frecuente del alambre durante el trefilado intermedio?

R: Los principales culpables incluyen relaciones incorrectas de reducción del troquel que sobrecargan el metal, emulsión de trefilado degradada o contaminada y cabrestantes muy desgastados. Los desajustes de tensión entre la sección de trefilado y la sección de recocido continuo también harán que el alambre se rompa instantáneamente durante los tramos a alta velocidad.
