Operar procesos desconectados de trefilado, recocido y bobinado introduce graves cuellos de botella. Cuando estas etapas se ejecutan de forma independiente, se enfrenta a un alargamiento inconsistente del cable, altas tasas de desperdicio y manipulación manual excesiva. Lograr una producción continua y de alta velocidad requiere una sincronización precisa entre las velocidades de trefilado mecánico, los parámetros de recocido térmico y la tensión del carrete. Si no se integran estas etapas, se producirán roturas de cables, defectos superficiales y costosos tiempos de inactividad en la fábrica. La transición física del metal de un estado endurecido y estirado a un estado ablandado y recocido exige un control ininterrumpido de la tensión. La implementación exitosa de una línea integrada requiere evaluar arquitecturas de unidades específicas, sistemas de control de circuito cerrado y tecnologías de cola continua. Esta guía desglosa los requisitos técnicos para integrar equipos de trefilado, recocido y recogida en un sistema de producción unificado y de alto rendimiento. Cubrimos alineación mecánica, sincronización eléctrica e implementación de lógica de control para garantizar que su línea de producción funcione con la máxima eficiencia.
La sincronización es fundamental: la integración perfecta se basa en la retroalimentación de circuito cerrado impulsada por PLC para hacer coincidir las RPM de los cabrestantes de tracción con el voltaje de recocido y la velocidad de absorción.
La consistencia térmica dicta la calidad: la utilización de un sistema de recocido de CC independiente de 3 etapas previene la oxidación y garantiza propiedades de alargamiento uniformes en toda la longitud del cable.
La operación continua impulsa el retorno de la inversión: combinar la línea de trefilado con una máquina de recogida automática con capacidades de cambio continuo de doble carrete elimina el tiempo de inactividad por desaceleración.
Alineación de especificaciones: Seleccionar las especificaciones correctas de la máquina trefiladora intermedia, específicamente variadores de CA de doble inversor y diseños de cabrestante optimizados, es la base para una integración posterior exitosa.
La integración comienza con el establecimiento de bases operativas estrictas para toda la línea de producción. Debe definir los diámetros de entrada y salida de destino. Una línea intermedia típica toma una varilla de cobre de 2,5 mm a 3,5 mm y la lleva hasta diámetros terminados que oscilan entre 0,4 mm y 1,2 mm. También es necesario establecer la velocidad máxima permitida de la línea, a menudo empujando de 25 a 35 metros por segundo, junto con los porcentajes requeridos de resistencia a la tracción y alargamiento. El cobre recocido generalmente tiene como objetivo una resistencia a la tracción de 200 a 250 N/mm². Estas métricas dictan los límites mecánicos y eléctricos del sistema integrado. Si la unidad de trefilado empuja el alambre más rápido de lo que el recocido puede calentarlo uniformemente, el producto final no pasa las pruebas de control de calidad. Establecer estas líneas de base garantiza el tamaño correcto de los motores, variadores y elementos calefactores para manejar cargas continuas sin sobrecalentar ni disparar sensores de fallas.
Los diferentes metales se comportan de manera única bajo tensión mecánica y tratamiento térmico. El alambre de cobre requiere perfiles de recocido de tipo contacto horizontal específicos para lograr la máxima conductividad eléctrica, alcanzando normalmente temperaturas de recocido entre 400 °C y 500 °C. La integración debe tener en cuenta una rápida transferencia de calor y un enfriamiento inmediato con agua para evitar la oxidación. El aluminio y las aleaciones especializadas exigen límites de tensión y curvas térmicas distintos. El aluminio es muy susceptible a estrecharse y romperse bajo alta tensión y temperaturas elevadas. El procesamiento de estos materiales requiere rodillos bailarines altamente sensibles y puntos de ajuste de tensión más bajos entre la matriz de embutición final y los anillos de contacto de recocido para mantener la integridad estructural.
La zona de transición entre el cabrestante de trefilado final y la entrada del recocido representa el área de mayor riesgo de rotura de alambre. Cuando el alambre sale de la sección de trefilado, permanece endurecido y bajo una tensión mecánica significativa. Al ingresar al recocido, el alambre se calienta y se ablanda, cambiando fundamentalmente sus propiedades de tracción. Para superar este desajuste se requiere una calibración precisa del balanceo del bailarín. El movimiento giratorio proporciona amortiguación física, absorbiendo variaciones menores de velocidad mientras envía señales analógicas continuas a los controladores de accionamiento. Un bailarín típico en esta zona requiere de 0,5 a 1,5 bar de presión neumática dependiendo del calibre del cable. La calibración adecuada garantiza que el cable permanezca lo suficientemente tenso para mantener el contacto eléctrico en los anillos de recocido, pero lo suficientemente flojo para evitar que se estire a medida que el metal se ablanda.
La medida definitiva del éxito de la integración es la eficacia general del equipo (OEE) de la línea combinada. Un despliegue exitoso minimiza las roturas de cables durante las fases de aceleración y desaceleración. Las secuencias de inicio son inherentemente inestables; hacer coincidir la rampa de aceleración de los motores de extracción con la rampa de voltaje del recocido evita que se rompa. Un OEE alto también depende de maximizar el porcentaje de tiempo de actividad entre cambios de carrete. Un tiempo de inactividad estándar de cambio de carrete de 5 minutos cada hora reduce el OEE en más de un 8 %. Al eliminar la necesidad de detener la línea para cambiar los carretes llenos por los vacíos, el sistema mantiene el equilibrio térmico, reduce el desperdicio y aumenta la producción diaria total.
La arquitectura de accionamiento constituye la base de una línea sincronizada. La evaluación de las especificaciones de la máquina trefiladora intermedia requiere una observación de cerca de las configuraciones del motor. Necesita variadores de CA trifásicos de doble inversor para el control independiente de los cabrestantes de dibujo principal y del cabrestante de salida final. Una configuración de doble inversor permite que el sistema administre electrónicamente la relación de deslizamiento en el troquel final, manteniéndola generalmente entre 0% y 2%. Este control independiente reduce la abrasión de la superficie del cable y minimiza el desgaste en las superficies del cabrestante. Los sistemas de un solo motor dependen completamente de relaciones de estirado mecánicas, y no ofrecen flexibilidad para ajustar la tensión dinámicamente antes de que el alambre ingrese al recocido.
Característica | Arquitectura de accionamiento de un solo motor | Arquitectura de variador de CA de doble inversor |
|---|---|---|
Control de cabrestante | Relación de deslizamiento fija y unida mecánicamente. | Control independiente del cabrestante final. |
Ajuste de tensión | Se requieren cambios manuales de matriz para ajustar la tensión. | Ajuste electrónico mediante retroalimentación PLC. |
Calidad de la superficie del alambre | Mayor riesgo de rayado por deslizamiento mecánico. | Abrasión minimizada; acabado superficial más liso. |
Preparación para la integración | Pobre; difícil de sincronizar con recocidos en línea. | Excelente; soporte nativo para control de bucle cerrado. |
El material del cabrestante y la lubricación impactan directamente el estado térmico del cable antes de que alcance la etapa de recocido. Los revestimientos de carburo de tungsteno en los cabrestantes de tracción proporcionan la dureza necesaria para soportar la fricción continua manteniendo una superficie lisa. Algunos fabricantes utilizan cabrestantes recubiertos de cerámica para una mejor resistencia al desgaste, aunque ofrecen una peor disipación de calor. La fricción genera un calor intenso, lo que hace obligatorios los sistemas de lubricación de alto flujo. La emulsión de trefilado debe inundar los troqueles y cabrestantes a caudales superiores a 150 litros por minuto para mantener el alambre frío. Si el alambre ingresa al recocido ya sobrecalentado debido a una mala lubricación, los voltajes de recocido preestablecidos sobrecalentarán el metal, lo que provocará una falla estructural.
Revisar las especificaciones OEM con respecto a la reducción de área por borrador es un requisito de ingeniería estricto. La máquina debe manejar la aleación específica sin exceder los límites de par del motor. Una máquina intermedia típica utiliza de 13 a 17 troqueles. La reducción del área generalmente comienza alrededor del 26% en la entrada y cae a aproximadamente el 15% en el troquel de acabado final. Cada troquel reduce el área de la sección transversal del alambre, lo que requiere una cantidad específica de fuerza de tracción. Si la relación de extracción es demasiado agresiva para el tamaño del motor seleccionado, los variadores consumen una corriente excesiva, lo que provoca fallas térmicas. Debe calcular la reducción del área total desde la varilla de entrada hasta el alambre terminado y verificar que los límites mecánicos se alineen con sus objetivos de producción.
La disposición física de la unidad de dibujo afecta la instalación y el mantenimiento a largo plazo. Debe determinar si un diseño modular o un chasis monobloque se adapta mejor a sus instalaciones. En un diseño modular, la sección de estirado es físicamente independiente pero está vinculada electrónicamente al recocido y al tensor. Esto permite un acceso de mantenimiento más fácil y la flexibilidad para actualizar componentes individuales más adelante. Una huella monobloque integra las secciones de embutición y recocido en un único marco de alta resistencia. Si bien esto ahorra espacio y simplifica la alineación durante la instalación, restringe el acceso a los componentes internos durante el servicio de rutina.
La elección de la tecnología de recocido adecuada determina la consistencia de las propiedades físicas del alambre. La implementación de una máquina trefiladora intermedia con recocido implica comparar el recocido de CC de tipo contacto horizontal con alternativas de CA. Para tamaños de cable intermedios, el recocido independiente de CC de 3 etapas proporciona un control superior. La primera etapa precalienta el cable a aproximadamente 200°C. La segunda etapa eleva la temperatura hasta el punto de recocido total, alrededor de 500 °C. La tercera etapa recalienta el cable ligeramente después del enfriamiento para garantizar que se seque por completo. La corriente CC fluye uniformemente a través de la sección transversal del cable, evitando el efecto piel asociado con los sistemas de CA. Esta distribución uniforme del calor produce propiedades de alargamiento consistentes para aplicaciones posteriores como cableado o esmaltado.
El desafío principal del recocido en línea es la sincronización eléctrica dinámica. La lógica de control debe escalar automáticamente el voltaje y la corriente de recocido en proporción directa a las RPM de la máquina de trefilado. Durante la aceleración, el cable pasa más tiempo entre los anillos de contacto; Si el voltaje permanece estático, el cable se funde. A medida que aumentan los niveles de RPM, la salida eléctrica debe cambiar instantáneamente para garantizar un calentamiento constante en julios. Esto requiere una comunicación de alta velocidad entre los codificadores de accionamiento y los tiristores de recocido. Un bucle PID bien calibrado controla el ángulo de disparo del tiristor, asegurando que la energía entregada al cable permanezca constante por metro independientemente de la velocidad de la línea.
Calentar el cable es sólo la mitad del proceso; enfriarlo sin provocar oxidación requiere un estricto control ambiental. A medida que el alambre alcanza su temperatura máxima de recocido, se vuelve altamente reactivo al oxígeno. La integración debe incluir una zona de enfriamiento sellada donde el alambre se enfría inmediatamente en agua. El sistema de refrigeración necesita un intercambiador de calor exclusivo para mantener la temperatura del agua entre 35 °C y 40 °C. Para evitar la oxidación antes del enfriamiento, la zona de calentamiento debe inundarse con vapor o nitrógeno, desplazando el oxígeno ambiental. Después del enfriamiento, los paños de aire de alta velocidad que funcionan a 5 bar de aire comprimido deben eliminar toda la humedad residual del cable. El agua que pasa al carrete receptor provoca una corrosión grave.
Para aprovechar las altas velocidades de las etapas de trefilado y recocido, el proceso de bobinado no debe interrumpir la producción. Enrutar el cable terminado a una máquina receptora automática equipada con carretes dobles permite una operación ininterrumpida. Los requisitos mecánicos incluyen un enganche automatizado y un mecanismo de corte volante. Cuando el carrete primario alcanza su longitud objetivo, la máquina acelera el carrete secundario vacío para igualar la velocidad exacta de la línea. La unidad transversal desplaza rápidamente el cable hasta el carrete vacío, donde el gancho lo atrapa. La cuchilla voladora corta el cable de transición en milisegundos, todo ello sin ralentizar el equipo anterior.
La calidad del carrete bobinado afecta directamente la eficiencia de los pasos de fabricación posteriores. Las unidades transversales servoaccionadas mantienen una posición plana y uniforme sobre el carrete. La velocidad de avance debe adaptarse electrónicamente a la velocidad de rotación de la bobina y al diámetro del alambre. Los operadores ajustan la configuración de paso según el calibre de cable específico. Si el travesaño se mueve demasiado lento, el alambre se amontona en las bridas; si se mueve demasiado rápido, se forman espacios que hacen que el cable se enrede durante el desenrollado. El bobinado de precisión es obligatorio para aplicaciones como el esmaltado de cables magnéticos o la extrusión de cables de datos de alta velocidad.
Mantener una tensión de bobinado constante evita que el cable se estire o se suelte. El PLC de la máquina de recogida se comunica continuamente con el bailarín de salida del recocido. A medida que el carrete se llena, su diámetro aumenta, lo que significa que la velocidad de rotación debe disminuir para mantener una velocidad lineal constante del alambre. El sistema de regulación de tensión utiliza la retroalimentación del bailarín para ajustar dinámicamente el par del motor tensor. Los sistemas avanzados utilizan un perfil de bobinado de tensión cónico. A medida que el carrete se llena, la tensión disminuye ligeramente para evitar que las capas exteriores aplasten las capas interiores, preservando las propiedades de alargamiento conseguidas en la etapa de recocido.
Operar una línea sincronizada requiere un panel de control centralizado que consolide los datos de las tres secciones de la máquina. Una HMI unificada brinda a los operadores visibilidad en tiempo real de la velocidad de extracción, la corriente de recocido, la tensión de recogida y el diagnóstico de fallas. Los operadores navegan a través de pantallas específicas, como estado de la unidad, curva de recocido, historial de fallas y temporizadores de mantenimiento. En lugar de monitorear paneles separados, el operador ve todo el flujo del proceso en una única interfaz. Si se produce una falla de tensión en el tensor, la HMI muestra el sensor exacto que activa la alarma, lo que reduce el tiempo de resolución de problemas y minimiza las pérdidas de producción.
La integración física de las máquinas se basa enteramente en la integración digital de sus sensores. Los codificadores situados en los cabrestantes de tracción siguen la velocidad mecánica exacta. Los sensores de voltaje y corriente en el recocido monitorean el suministro de energía térmica. Los sensores de tensión y los potenciómetros danzantes en el bucle tensor miden la tensión física sobre el cable. Todos estos dispositivos se comunican a través de un protocolo Ethernet industrial de alta velocidad, como PROFINET o EtherCAT, que cuentan con tiempos de escaneo de 1 a 2 milisegundos. Esta red permite que el PLC principal procese miles de puntos de datos por segundo, realizando microajustes en las unidades para mantener el equilibrio perfecto del sistema.
Cambiar la producción entre diferentes diámetros de alambre o materiales consume tiempo e introduce errores humanos. Los controladores lógicos programables capaces de almacenar recetas de parámetros específicos eliminan las conjeturas del operador. Una receta incluye la velocidad exacta de estirado, la curva de voltaje de recocido, el caudal de agua de enfriamiento y la tensión de absorción necesarios para un producto específico. Cuando se requiere un cambio, el operador selecciona la receta desde la HMI y el PLC configura automáticamente todos los ajustes de la máquina. Este enfoque estandarizado reduce el tiempo de configuración, garantiza la coherencia entre lotes y reduce la dependencia de operadores altamente experimentados para los ajustes de rutina.
El mayor riesgo de rotura del cable se produce durante la fase de aceleración inicial. Cuando la línea parte desde parado, la fricción estática en el trefilado muere y la inercia de los carretes tensores crea picos de tensión masivos. Para mitigar esto, el sistema de control utiliza perfiles de aceleración de curva S programados y configuraciones del inversor de arranque suave. El PLC ordena a los motores de tracción que aceleren gradualmente, lo que permite que los rodillos bailarines tengan tiempo para ajustar y amortiguar la tensión. Simultáneamente, el voltaje de recocido sigue una curva de rampa sincronizada para evitar que el alambre de movimiento lento se sobrecaliente y se rompa antes de alcanzar la velocidad máxima de producción.
Los recocidos en línea operan en entornos de alto mantenimiento debido a la combinación de electricidad, agua y fricción continua. Los anillos de contacto, las escobillas de carbón y las bandas de níquel se desgastan con el tiempo. Si un anillo de contacto presenta ranuras o picaduras, se produce un arco eléctrico, que daña instantáneamente la superficie del cable y crea puntos débiles. La implementación de programas de mantenimiento predictivo previene este daño. Los operadores deben inspeccionar y reemplazar las escobillas de carbón aproximadamente cada 1000 horas de operación y reparar los anillos de contacto en intervalos específicos. El control del consumo eléctrico indica desgaste; un aumento repentino en los puntos de resistencia a las superficies de contacto degradadas.
El proceso de trefilado utiliza una emulsión especializada para lubricar las matrices, mientras que el proceso de recocido utiliza agua limpia para enfriar el alambre calentado. La contaminación cruzada entre estos dos fluidos degrada gravemente la calidad del alambre. Si la emulsión trefiladora ingresa a la zona de templado y recocido, quema el alambre, destruyendo su conductividad eléctrica y su acabado superficial. Si el refrigerante de recocido diluye la emulsión de trefilado, el desgaste de la matriz se acelera rápidamente. Debe implementar estrictos protocolos de separación física, utilizando sellos laberínticos, toallitas de aire de alta resistencia y sistemas de filtración dedicados para mantener los circuitos de fluido completamente aislados.
Alineación mecánica: Ancle el chasis de dibujo y el marco del recocido a la base, asegurando una desviación máxima de 0,5 mm a lo largo del recorrido del cable.
Aislamiento del sistema de fluidos: Tubería la emulsión de trefilado y el agua de templado de recocido a través de colectores separados codificados por colores para evitar la contaminación cruzada accidental.
Terminaciones eléctricas: Dirija los cables de recocido de alto voltaje lejos de los cables de señal del codificador de bajo voltaje para eliminar la interferencia electromagnética.
Calibración del sensor: ponga a cero los potenciómetros de balanceo y verifique las celdas de carga de tensión con pesos físicos conocidos.
Prueba de funcionamiento en seco: Ejecute una secuencia de avance lento a baja velocidad sin cable para confirmar la dirección de rotación del motor y atravesar los límites de la unidad.
Al adquirir equipos, debe decidir entre adquirir una solución llave en mano de un solo fabricante o integrar componentes de múltiples proveedores. La compra de una línea totalmente integradas de máquinas trefiladoras intermedias de un único OEM garantiza la compatibilidad nativa con PLC. Las unidades, los sensores y la HMI se comunican desde el primer momento, lo que elimina la necesidad de programación personalizada y costosos integradores de sistemas. El abastecimiento gradual le permite seleccionar unidades individuales altamente especializadas, pero la carga de la sincronización eléctrica y la integración del software recae enteramente en su equipo de ingeniería, lo que aumenta significativamente los riesgos de implementación.
La aplicación final del alambre dicta el rigor de las tolerancias de fabricación. Asegúrese de que el OEM tenga un historial comprobado en su sector específico. Los cables para automóviles requieren un alargamiento muy constante para soportar vibraciones constantes. El alambre de construcción exige acabados superficiales perfectos para un tendido suave de los conductos. Los cables aeroespaciales requieren aleaciones especializadas que muchas máquinas trefiladoras estándar no pueden procesar sin exceder los límites de torsión. Solicite estudios de casos e instalaciones de referencia del OEM que coincidan con sus especificaciones exactas de material y diámetro para verificar que sus equipos cumplan con los estándares de cumplimiento de su industria.

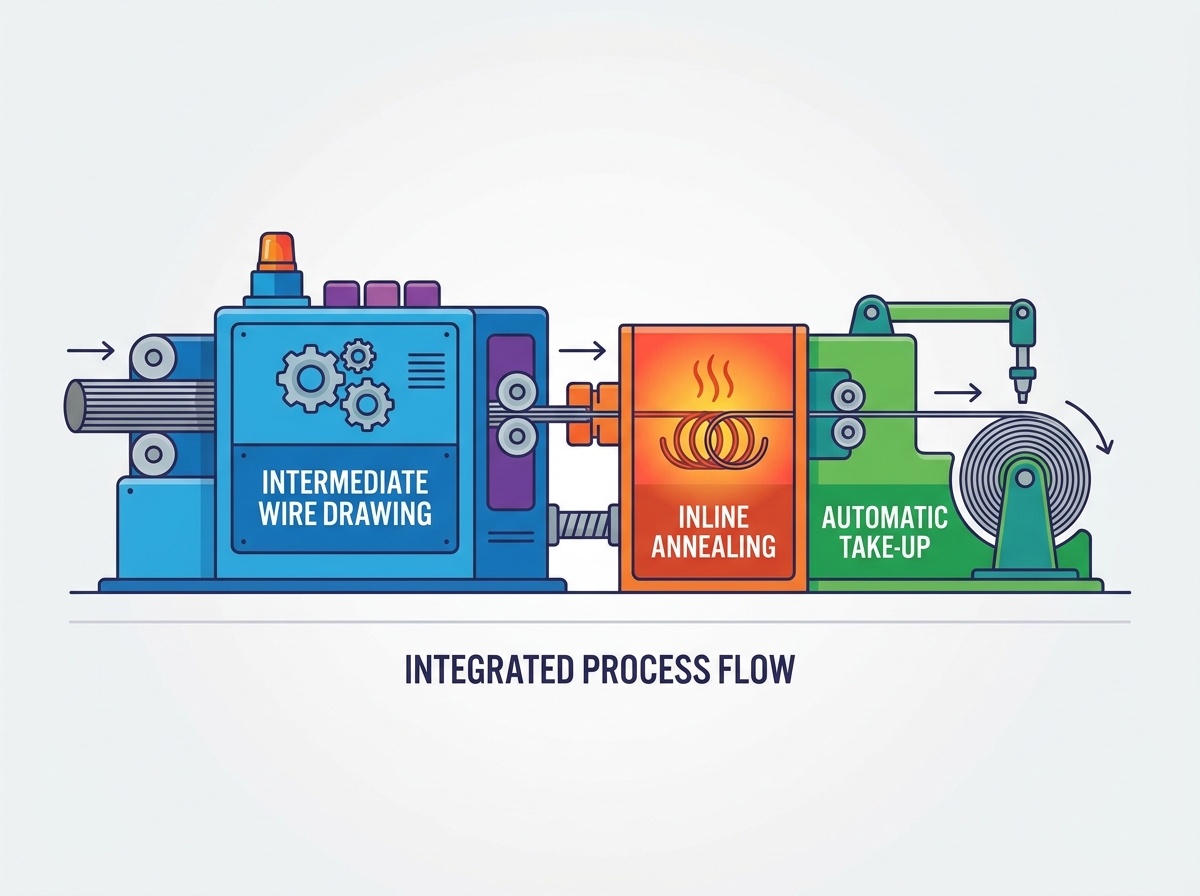

La integración de una máquina trefiladora intermedia con recocido en línea y recogida automatizada es una compleja sincronización eléctrica y del sistema de control que dicta la viabilidad del producto final. La alineación física de la maquinaria es secundaria a la comunicación digital entre los accionamientos, los elementos calefactores y los sensores de tensión. Sin una arquitectura PLC de circuito cerrado que gestione estas variables en tiempo real, la línea sufre continuas roturas de cables y propiedades metalúrgicas inconsistentes.
Al evaluar a los OEM, dé prioridad a los proveedores que suministran toda la línea integrada con una arquitectura PLC unificada. El proveedor debe demostrar un seguimiento dinámico del voltaje en todo el espectro de velocidades de la línea, demostrando que el recocido se ajusta instantáneamente a las fluctuaciones mecánicas. Evite los fabricantes que tratan las etapas de embutición, recocido y bobinado como unidades aisladas atornilladas entre sí después del hecho.
Solicite pruebas de aceptación de fábrica (FAT) completas al proveedor antes del envío para validar la integración del sistema.
Exija pruebas físicas de funcionamiento continuo durante los cambios de carrete doble a la máxima velocidad de línea.
Requerir informes de laboratorio metalúrgico que verifiquen la consistencia del alargamiento del alambre en las distintas fases de aceleración y desaceleración.
Audite el software HMI del OEM para garantizar que la gestión de recetas y el diagnóstico de fallas sean accesibles y estén estructurados de manera lógica.
R: Concéntrese en la velocidad máxima de la línea, el tipo de sistema de accionamiento (se prefiere CA de doble inversor), el diámetro del cabrestante y el par máximo del motor. Estas especificaciones dictan los límites mecánicos y establecen los límites de sincronización necesarios para igualar la capacidad térmica del recocido en línea.
R: El sistema utiliza un PLC y retroalimentación de circuito cerrado para monitorear las RPM de los cabrestantes de tracción. Ajusta automáticamente el voltaje y la corriente de recocido en tiempo real, lo que garantiza que el cable reciba un calentamiento en julios constante independientemente de la aceleración, desaceleración o fluctuaciones de la velocidad de la línea.
R: Un sistema de CC de 3 etapas proporciona un control preciso y segmentado sobre las fases de precalentamiento, recocido y secado. Este control independiente minimiza los arcos eléctricos, previene el efecto piel y produce propiedades de alargamiento altamente uniformes, esenciales para tamaños de cables intermedios.
R: Utiliza un diseño de doble carrete equipado con un enganche automatizado y un mecanismo de corte volante. Cuando un carrete está lleno, la máquina transfiere automáticamente el cable en funcionamiento al carrete vacío a máxima velocidad de producción, eliminando la necesidad de desacelerar la línea de trefilado.
R: Los desajustes de tensión suelen provocar roturas. A medida que el alambre endurecido ingresa al recocido y se ablanda, su resistencia a la tracción disminuye. Si los rodillos bailarines no están calibrados incorrectamente o las velocidades de transmisión no están sincronizadas, el exceso de tensión rompe el cable ablandado.
R: Inundar la zona de recocido de alta temperatura con una atmósfera protectora, como vapor o nitrógeno, desplaza el oxígeno y previene la oxidación. Inmediatamente después de la fase de calentamiento, el sistema apaga rápidamente el cable en una zona de enfriamiento de agua sellada antes de exponerlo al aire ambiente.
