Máquina trefiladora de alambre de tungsteno estirada en frío versus trefiladora en caliente: ¿Qué proceso se adapta a su alambre?

El tungsteno presenta desafíos metalúrgicos únicos en la planta de producción. Su temperatura de transición excepcionalmente alta de dúctil a frágil dicta que la temperatura de trefilado controla fundamentalmente las propiedades mecánicas finales del alambre. El acero estándar suele ser estirado en frío a temperatura ambiente real. El tungsteno requiere un enfoque térmico completamente diferente. Seleccionar el proceso de dibujo incorrecto conlleva graves riesgos operativos y financieros. Se enfrenta a un desgaste excesivo de los troqueles, roturas frecuentes de los cables y acabados superficiales deficientes. Es posible que no cumpla con las estrictas tolerancias de la industria requeridas para dispositivos médicos o equipos de prueba de semiconductores. Compararemos el proceso de estirado en frío con los sistemas de estirado en caliente. Este análisis establece un marco para evaluar ambos procesos en función del diámetro objetivo, los requisitos de resistencia a la tracción y la escalabilidad de la producción.

• Definiciones de temperatura: En metalurgia de tungsteno, 'estirado en frío' se refiere al estirado por debajo de la temperatura de recristalización (no a temperatura ambiente), que es fundamental para el endurecimiento por trabajo y el logro de una alta resistencia a la tracción.

• Alineación del proceso: el trefilado en caliente es esencial para las pasadas de ruptura iniciales y los diámetros más gruesos, mientras que el trefilado en frío es obligatorio para acabados finos, ultrafinos y de alta precisión.

• Costo versus rendimiento: el estirado en caliente requiere un mayor aporte de energía para calentar, pero reduce la fuerza de estirado debido a una mayor maleabilidad; El estirado en frío exige herramientas robustas y lubricación premium, pero produce acabados superficiales superiores y tolerancias dimensionales más estrictas.

• Integración del sistema: la producción moderna a menudo requiere un enfoque híbrido, utilizando una serie completa de máquinas trefiladoras de alambre de tungsteno para realizar la transición del alambre desde el estampado/laminado ascendente, pasando por la rotura en caliente, hasta el acabado en frío.

Comprensión de la tecnología y la metalurgia del trefilado de alambre de tungsteno

El tungsteno se comporta de manera diferente a los metales industriales comunes como el acero o el cobre. Su temperatura de transición de dúctil a frágil se sitúa muy por encima de la temperatura ambiente, oscilando a menudo entre 300 °C y 400 °C, dependiendo de su historial termomecánico previo. No se puede extraer tungsteno a temperaturas ambiente reales sin causar fallas catastróficas. El metal simplemente se rompe bajo tensión. Los operadores deben aplicar calor para mantener la integridad estructural durante la deformación.

Debemos establecer una base técnica para procesar este metal refractario. El estirado en caliente significa procesar el metal por encima de su punto de recristalización. Este alto estado térmico mantiene la maleabilidad durante pasadas de reducción intensa. El estirado en frío significa procesamiento por debajo del punto de recristalización. Esta zona térmica específica induce el endurecimiento por deformación. Incluso el estirado en "frío" del tungsteno ocurre a temperaturas elevadas en comparación con las condiciones ambientales de fábrica. La terminología se refiere al estado metalúrgico del metal, no a la lectura del termómetro en la instalación.

La tecnología avanzada de trefilado altera fundamentalmente la estructura cristalina del metal. El proceso de estirado transforma granos equiaxiales en estructuras fibrosas alargadas y entrelazadas. Esta alineación fibrosa proporciona la resistencia longitudinal excepcional necesaria para aplicaciones de alambre fino. Cada paso sucesivo a través del troquel comprime y estira aún más estos granos. Controlar la temperatura garantiza que estos granos se alarguen suavemente en lugar de fracturarse bajo la inmensa fuerza de tracción.

Cuando el metal pasa a través de la zona de reducción, los planos de deslizamiento dentro de la red cristalina se deslizan entre sí. Si la temperatura es demasiado baja, estos aviones se bloquean. Este bloqueo provoca microhuecos que eventualmente provocan roturas de cables. Una gestión térmica adecuada mantiene la red lo suficientemente móvil como para deformarse pero lo suficientemente rígida como para retener la resistencia inducida. Comprender este equilibrio separa las ejecuciones de producción exitosas de las fallas con gran cantidad de desperdicios.

La máquina trefiladora de alambre de tungsteno estirado en caliente: proceso y capacidades

Una máquina trefiladora de alambre de tungsteno trefilada en caliente integra elementos calefactores robustos directamente antes de la matriz de trefilado. Los sistemas suelen utilizar quemadores de gas, bobinas de inducción o calentadores de resistencia eléctrica. Estos componentes ablandan la varilla de tungsteno o el alambre grueso inmediatamente antes de la reducción. El metal ingresa al troquel en un estado altamente maleable, listo para una reducción agresiva del diámetro.

El dibujo en caliente se encarga de los pases de avería iniciales. Debe utilizar este método al reducir lingotes sinterizados o varillas estampadas gruesas a diámetros intermedios. El metal en bruto carece de la ductilidad inherente para la reducción en frío en esta etapa. Intentar evitar la fase de trefilado en caliente destruirá tanto el alambre como las matrices de trefilado. El proceso de estampado que precede al estirado deja el metal denso pero aún requiere una gran asistencia térmica para fluir a través del perfil de la matriz.

Evaluar este proceso requiere observar características específicas y sus resultados. La alta maleabilidad del material reduce la fuerza de estiramiento requerida. Esto reduce la tensión mecánica inmediata en los cabrestantes y bloques de la máquina. Bajas el coste mecánico de reducción. Sin embargo, las altas temperaturas aumentan el riesgo de una rápida oxidación de la superficie. Se deben utilizar atmósferas protectoras como hidrógeno o gas formador. Los lubricantes coloidales especializados a base de grafito son obligatorios para proteger la matriz en estas temperaturas extremas. El grafito se cuece sobre el alambre, formando una barrera protectora contra la matriz de carburo.

Los operadores enfrentan limitaciones significativas en cuanto a rendimiento y precisión. Mantener un control uniforme de la temperatura presenta un desafío constante. El núcleo de una gruesa varilla de tungsteno se calienta a un ritmo diferente al de su superficie. Si el núcleo permanece demasiado frío, resiste la deformación, provocando tensiones internas que se manifiestan como defectos de explosión central. Los operadores deben calibrar la longitud de la zona de calentamiento y la velocidad de tránsito del alambre para garantizar una penetración térmica completa antes de que el metal alcance el ángulo de aproximación del troquel. Las fluctuaciones térmicas provocan inconsistencias en la expansión y contracción del metal. Estas variaciones conducen a tolerancias dimensionales más amplias. El estirado en caliente simplemente no puede igualar la precisión micrométrica del acabado en frío.

La trefiladora de alambre de tungsteno estirado en frío: precisión y acabado superficial

El proceso de trefilado en frío pasa alambre de tungsteno intermedio a través de matrices progresivamente más pequeñas. Se opera a temperaturas más bajas estrictamente por debajo del punto de recristalización. Los fabricantes utilizan matrices de carburo de tungsteno de alta resistencia para tamaños más grandes. Los troqueles de diamante policristalino (PCD) natural o sintético se encargan de la reducción de alambre ultrafino. La máquina depende de un alto par motor para tirar del metal menos maleable a través de la zona de reducción.

Las herramientas avanzadas dan forma al producto final según las especificaciones exactas. Los troqueles redondos estándar se encargan de la reducción básica del diámetro. Las configuraciones de cabeza de Turk permiten a los fabricantes modificar el tamaño del cable y darle forma en perfiles planos o perfilados. Esta versatilidad es necesaria para componentes eléctricos y mecánicos especializados. El perfil de la matriz en sí (que comprende la campana, el ángulo de aproximación, la longitud del cojinete y el relieve posterior) debe diseñarse específicamente para el alto coeficiente de fricción del tungsteno.

El estirado en frío induce un severo endurecimiento por trabajo. Esta deformación mecánica aumenta significativamente la resistencia a la tracción, la elasticidad y la resistencia a la fatiga del alambre de tungsteno terminado. La estructura de granos entrelazados alcanza su máxima densidad. El alambre se vuelve increíblemente fuerte a lo largo de su eje longitudinal. Los cabrestantes de una máquina trefiladora de alambre de tungsteno estirado en frío requieren una sincronización de velocidad precisa. A medida que el alambre se alarga a través de cada troquel, su velocidad lineal aumenta. El sistema de control de la máquina debe ajustar la velocidad de rotación de cada bloque subsiguiente para mantener una contratensión constante. Demasiada tensión rompe el cable; muy poco provoca deslizamiento y rayado de la superficie.

El proceso elimina las capas pesadas de óxido dejadas por etapas anteriores de trabajo en caliente. Se consigue un acabado brillante y muy pulido. Esta superficie limpia es esencial para el revestimiento y revestimiento posterior o para garantizar una conductividad eléctrica óptima. Una superficie lisa también previene fallas prematuras por fatiga en aplicaciones dinámicas. Los lubricantes líquidos proporcionan una lubricación límite, eliminando los desechos microscópicos y disipando el intenso calor generado por la deformación mecánica.

Los productos estirados en frío sirven a industrias de alto valor y de precisión crítica. Las aplicaciones ideales incluyen guías médicas, clavijas de sondas semiconductoras, filamentos de iluminación y componentes aeroespaciales críticos. Estos sectores exigen tolerancias dimensionales exactas y una estética superficial impecable. Los troqueles de diamante natural suelen proporcionar el mejor acabado superficial, mientras que los troqueles de PCD ofrecen una resistencia al desgaste superior para tiradas de producción más largas.

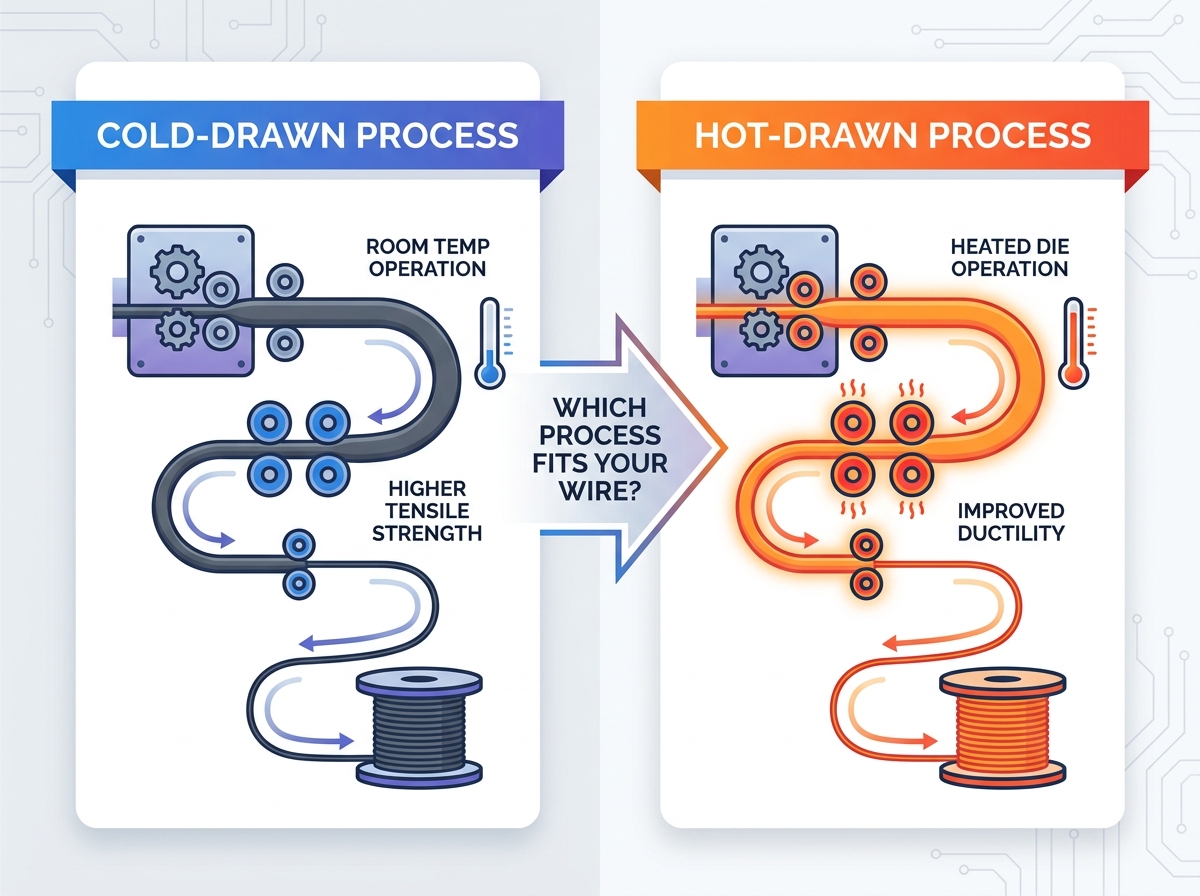

Evaluación directa: sistemas estirados en frío versus sistemas estirados en caliente

La comparación de estos sistemas revela directamente sus distintas funciones en el ciclo de vida de fabricación. El estirado en caliente depende en gran medida de los procesos iniciales de laminado en caliente o estampado para preparar el lingote en bruto. El estirado en frío depende enteramente del resultado exitoso y libre de defectos de la fase de estirado en caliente. No se puede estirar en frío una varilla que tenga huecos internos o grietas superficiales graves. La calidad ascendente dicta el éxito descendente.

La calidad de la superficie y las tolerancias dimensionales difieren drásticamente. El estirado en frío logra una precisión de nivel micrométrico. La desviación estándar en el diámetro del alambre sigue siendo excepcionalmente ajustada. El estirado en caliente presenta una desviación estándar más alta debido a la expansión térmica y la gruesa capa de lubricante de grafito requerida durante el estirado. Debe tener en cuenta esta capa de grafito al medir el diámetro del alambre intermedio.

Los perfiles de desgaste de herramientas presentan diferentes desafíos de mantenimiento. Los sistemas estirados en caliente sufren degradación térmica de las matrices. Los equipos de mantenimiento deben monitorear y reparar constantemente los aparatos de calefacción, líneas de gas y boquillas de quemadores. Los sistemas estirados en frío enfrentan un desgaste abrasivo extremo en matrices de diamante o carburo debido a fuerzas de estirado más altas. Requieren lubricantes líquidos de primera calidad y sistemas de filtración rigurosos para mantener limpio el fluido de extracción.

El consumo de energía cambia según la mecánica del proceso. El estirado en caliente consume enormes cantidades de electricidad o gas para un calentamiento continuo. La instalación debe admitir tomas de corriente de alta capacidad y campanas de ventilación. El estirado en frío requiere una mayor potencia mecánica. Los motores deben generar un par inmenso para pasar el cable endurecido a través de las matrices de reducción, cambiando la carga de energía de térmica a cinética.

Selección de la serie de máquinas trefiladoras de alambre de tungsteno adecuada para su instalación

Evalúe su material de partida y el calibre de cable final requerido antes de invertir en equipos nuevos. Las varillas gruesas requieren reducción en caliente. El alambre fino exige trefilado en frío. Si su instalación procesa lingotes sinterizados en bruto hasta filamentos de iluminación, necesita ambas capacidades. Debe hacer coincidir la fuerza de tracción y la capacidad térmica de la máquina con su programa de reducción específico. Sobrecargar una máquina diseñada para alambre fino con varillas gruesas quemará los motores.

Debe integrar estas máquinas sin problemas con las líneas de producción existentes. La integración ascendente implica conectar el proceso de trefilado con los equipos de estampado y laminación. La integración posterior incluye recocido continuo, limpieza ultrasónica y sistemas de bobinado de precisión. Una serie completa de máquinas trefiladoras de alambre de tungsteno cierra la brecha entre los lingotes en bruto y las bobinas terminadas. La distribución adecuada del piso garantiza un manejo fluido del material entre el área de descomposición caliente y la sala blanca de acabado en frío.

Evalúe diseños de máquinas modulares para garantizar la escalabilidad a largo plazo. Los bloques modulares le permiten agregar o eliminar pases de dibujo a medida que evolucionan las especificaciones del producto. Puede ajustar el número de pasos de reducción sin necesidad de revisar toda la línea. Esta flexibilidad prepara su planta de producción para el futuro frente a las cambiantes demandas del mercado. Los equipos modernos cuentan con controladores lógicos programables (PLC) que monitorean la temperatura del troquel, el par del motor y la tensión del cable en tiempo real. Estos datos permiten a los operadores identificar matrices desgastadas antes de que provoquen una rotura del cable.

Riesgos de implementación y estrategias de mitigación

Gestione agresivamente el desgaste de los troqueles en las operaciones de estirado en frío. Implemente geometrías de troqueles específicas diseñadas para tungsteno, centrándose en ángulos de aproximación y longitudes de rodamientos óptimos. Instale sistemas de refrigeración robustos y filtración de lubricación avanzada. El lubricante líquido limpio prolonga la vida útil del troquel y evita rayaduras microscópicas del alambre durante pasadas de alta fricción. Un solo trozo de residuo en el enfoque del troquel puede rayar miles de pies de cable antes de ser detectado.

Controle los riesgos de oxidación durante el estirado en caliente manteniendo entornos protectores estrictos. Utilice atmósferas de gas inerte o reductor alrededor de la zona de calentamiento. Asegure una ventilación industrial adecuada para los lubricantes de grafito. El polvo de grafito en el aire plantea riesgos respiratorios y puede provocar un cortocircuito en los equipos eléctricos. La seguridad del operador y la integridad del producto dependen de estrictos controles ambientales.

Los operadores requieren una amplia experiencia técnica para operar estas líneas de manera eficiente. Deben gestionar un delicado control de la tensión para evitar que los cables se rompan. Los procedimientos de roscado requieren precisión, especialmente con diámetros ultrafinos. Los riesgos térmicos en el embutición en caliente exigen protocolos de seguridad rigurosos. Invierta mucho en capacitación continua de los operadores para minimizar el tiempo de inactividad y las tasas de desperdicio.

1. Establezca un programa estricto de inspección de troqueles utilizando micrómetros láser para detectar el desgaste antes de que afecte la redondez del alambre.

2. Implementar un sistema de filtración de circuito cerrado para lubricantes estirados en frío para eliminar partículas microscópicas de tungsteno.

3. Calibre los elementos calefactores en las líneas de trefilado en caliente semanalmente para evitar una expansión térmica desigual en el núcleo del cable.

4. Capacite a los operadores sobre protocolos de liberación de tensión de emergencia para minimizar el daño al equipo durante una rotura de cable.

5. Estandarice los procedimientos de repunte y reenhebrado de cables para reducir el tiempo de inactividad de la máquina después de una falla.

Conclusión

Los procesos de estirado en frío y en caliente son complementarios y no estrictamente competitivos. La elección depende enteramente del segmento específico del proceso de fabricación que esté actualizando. Comprender las demandas metalúrgicas del tungsteno le garantiza seleccionar el enfoque térmico y mecánico correcto para su diámetro objetivo. Si procesa varillas en bruto o alambre grueso de más de 1 mm, dé prioridad a un sistema estirado en caliente. Si fabrica alambre fino de menos de 0,1 mm que requiere alta resistencia a la tracción y un acabado brillante, es obligatoria una máquina estirada en frío.

Tome los siguientes pasos para finalizar la selección de su equipo y optimizar su línea de producción:

• Solicite pruebas de dibujo de muestra a los fabricantes de equipos utilizando su grado de tungsteno específico para verificar las capacidades de torsión del motor.

• Audite sus capacidades actuales de mantenimiento de troqueles para asegurarse de que pueda soportar el pulido y cambio de tamaño de troqueles de diamante internos.

• Evalúe la capacidad de ventilación y servicios públicos de sus instalaciones para manejar atmósferas de gas protector y caídas de energía de alto amperaje de manera segura.

• Trace las reducciones de diámetro requeridas para determinar la cantidad exacta de bloques de dibujo modulares necesarios para su flujo de trabajo específico.

Preguntas frecuentes

P: ¿En qué se diferencia el tungsteno estirado en frío del acero estirado en frío?

R: El acero normalmente se estira en frío a temperatura ambiente real. El tungsteno tiene una temperatura de transición de dúctil a frágil mucho más alta. Por lo tanto, el tungsteno "estirado en frío" en realidad se produce a temperaturas elevadas. Los operadores deben aplicar calor para evitar que se rompa, pero mantener las temperaturas estrictamente por debajo del punto de recristalización para inducir el endurecimiento necesario.

P: ¿Cuál es el diámetro mínimo que se puede lograr con una máquina trefiladora de alambre de tungsteno estirada en frío?

R: Las máquinas avanzadas de estirado en frío que utilizan matrices de diamante sintético o natural pueden reducir el alambre de tungsteno a diámetros ultrafinos. Las líneas de producción habitualmente alcanzan diámetros inferiores a 0,01 mm (10 micrones). Esta precisión extrema es esencial para la fabricación de guías médicas y componentes de prueba de semiconductores.

P: ¿Por qué no se puede trefilar el alambre de tungsteno a temperatura ambiente real?

R: El tungsteno es extremadamente frágil a temperatura ambiente. La aplicación de las altas fuerzas de tracción necesarias para el trefilado a temperatura ambiente provocará que el alambre se fracture y se rompa inmediatamente. El metal debe calentarse para mantener una ductilidad suficiente durante el proceso de deformación mecánica.

P: ¿Cómo afecta la temperatura de trefilado a la resistencia a la tracción del alambre de tungsteno?

R: Al pasar por debajo de la temperatura de recristalización, se alarga la estructura del grano en fibras entrelazadas. Este proceso específico de endurecimiento por trabajo aumenta significativamente la resistencia a la tracción longitudinal y la resistencia a la fatiga del alambre. El estirado por encima de esta temperatura evita el endurecimiento por trabajo, manteniendo el metal más suave.

P: ¿Qué tipo de matrices se utilizan en una máquina trefiladora de alambre de tungsteno estirada en caliente?

R: Las máquinas estiradas en caliente utilizan principalmente matrices de carburo de tungsteno de alta resistencia. Estos troqueles pueden soportar las temperaturas extremas y las fuertes fuerzas de reducción requeridas durante las pasadas iniciales de ruptura de varillas gruesas de tungsteno. Aquí se evitan las matrices de diamante porque el calor elevado hace que el diamante se degrade y se grafitice.

P: ¿Cómo se evita la rotura del alambre durante el proceso de trefilado en frío?

R: Para evitar roturas se requiere un control estricto de la tensión, geometrías de troquel perfectamente alineadas y una lubricación líquida de primera calidad. Los operadores deben asegurarse de que el cable esté libre de defectos superficiales debidos a procesos anteriores. El monitoreo continuo del torque del motor y la contratensión evita que el cable exceda su resistencia a la tracción máxima durante el tirón.
